Desplegado de componentes de chapa

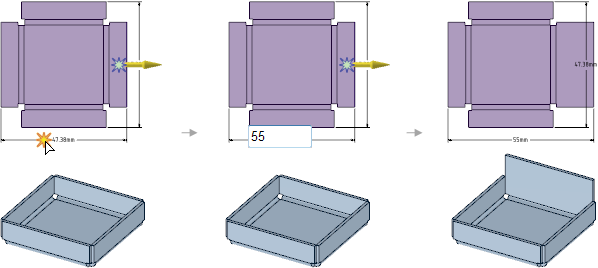

Puede desplegar un diseño de chapa metálica y los cambios aparecen simultáneamente en el componente desplegado y en el diseño original.

El botón Unfold (Desplegar) se activa cuando se selecciona una sola cara de una pieza de chapa metálica.

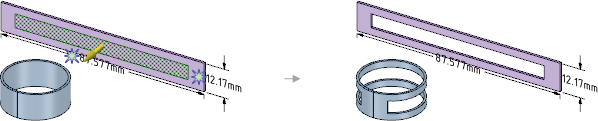

Las piezas desplegadas no se exportan con el sólido cuando se exporta pieza de chapa metálica; sin embargo, puede exportar explícitamente la pieza desplegada.

Usted puede desplegar los siguientes tipos de paredes, pero debe hacer clic con el botón derecho en una superficie plana y no en un cilindro o un cono:

Desplegar un componente de chapa metálica

  1. Seleccione una cara de un componente de chapa metálica con al menos una unión plegada.

    La cara seleccionada determina la orientación del diseño desplegado. Cuando se selecciona una sola cara de una pieza de chapa metálica, el botón Unfold (Desplegar) se habilita. También puede hacer clic con el botón derecho y seleccionar Unfold Part (Desplegar pieza) desde el menú contextual.

  2. Haga clic en Unfold (Desplegar) del grupo Flat (PlanoClosed) en la pestaña Sheet Metal (Chapa metálica).

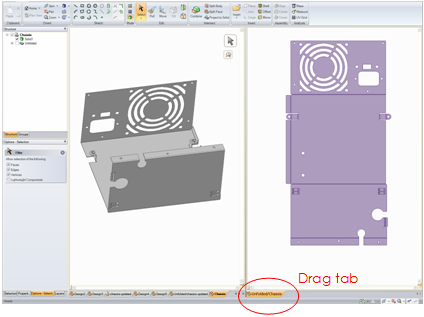

    Una versión desplegada del componente se muestra en una nueva ventana de diseño como una vista superior con sus dimensiones generales, como se muestra en la figura siguiente. También aparece en el árbol de estructuras como una pieza desplegada . La visibilidad de la pieza desplegada en el diseño original se coloca inicialmente en la posición Off (desactivada) en el árbol de estructuras. La pieza desplegada se guarda como parte de su diseño.

    Las dimensiones generales de una pieza desplegada se miden con base en la orientación de la cuadrícula del boceto. El ángulo interior del pliegue se utiliza para calcular las dimensiones. Las dos dimensiones planas extendidas se muestran automáticamente.

    Las curvas se muestran como objetos en el árbol de estructuras para la pieza desplegada. Las líneas y las dimensiones del pliegue se colocan en una capa de pliegues con la visibilidad en off (desactivada). Active la visibilidad en el Layers panel (panel Capas) para ver las líneas plegadas.

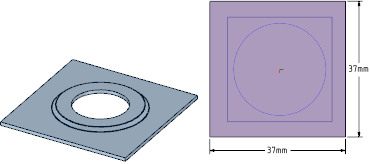

    Si se reconoce un bisel como una forma, se despliega sobre la base de la Flatten form (Forma plana) como valor en la Sección de chapa metálica del panel Propiedades para el diseño.

    Si un componente desplegado entra en conflicto con la geometría, la geometría en conflicto se convierte en una superficie separada en el árbol de estructuras y se resalta en rojo, como se muestra en la figura siguiente. El borde que impide el despliegue también se resalta.





    Si guarda una pieza de chapa metálica desplegada dentro de un componente, al abrir ese componente en un conjunto se muestra una casilla de verificación y un icono para la pieza desplegada en el árbol de estructuras. Puede alternar la visibilidad de la pieza de chapa metálica desplegada en la ventana diseño de la pieza no desplegada.

Desplegar de un componente de chapa metálica desplegada

Utilice la herramienta Fold Walls (Plegar paredes) en la pieza desplegada.

  1. Haga clic en Fold Walls (Plegar paredes) del grupo PlanoClosed en la pestaña Chapa metálica.
  2. (Opcional) Introduzca un Bend Percentage (porcentaje de pliegue) en el panel Opciones si solo desea parcialmente plegar la pared parcialmente hacia atrás.
  3. Haga clic en los pliegues (y no en la pared) para doblar hacia atrás

La selección de la casilla está disponible para seleccionar Bends to bend back (Pliegues para doblar hacia atrás).
