Recortar con el plano

Se puede utilizar múltiples planos para recortar rápidamente su diseño para que muestre solo la geometría de un lado del plano o del otro.

Las opciones de RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano incluyen Clip, Reverse Direction (RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado., Dirección inversa) y Union (Unión). Los planos, ejes y anotaciones no se sujetan. La siguiente imagen muestra cómo los planos en diferentes estados de recorte se muestran en el árbol de estructuras:

De forma predeterminada, cuando crea un plano, el árbol de estructuras muestra un icono de plano visible con contorno negro. Se puede seleccionar un plano visible que desee recortar desde el árbol de estructuras o en la ventana de diseño, luego haga clic con el botón derecho del ratón en cualquier parte del árbol de estructuras o la ventana de diseño para mostrar el menú contextual RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano.

Se puede seleccionar hasta 10 planos para configurar un volumen recortado. Los planos seleccionados para recortar se muestran con límites rojos en la ventana de diseño.

A medida que desarrolla un modelo, también puede trabajar con Clip with Volume (RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el volumen) para crear un volumen de recorte esférico alrededor de un objeto, de forma que pueda aislar selectivamente una región específica, un elemento o sección de un diseño.

Para recortar su diseño con un plano o múltiples planos

1. Seleccione un plano, o bien, utilice Ctrl+Select para seleccionar múltiples planos.

2. Haga clic con el botón derecho del ratón sobre RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano para ver todo el menú contextual.

3. Seleccione Clip (RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado.).

El o los planos recortados se muestran con un contorno rojo. Los íconos se actualizan en el árbol de estructuras. Con el o los planos seleccionados, se pueden modificar los valores en el panel Propiedades.

Para restaurar la vista de su diseño, haga clic con el botón derecho en el plano y seleccione RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. nuevamente.

De forma predeterminada, cuando el recorte se configura inicialmente, los planos adicionales seleccionados se combinan automáticamente mediante una operación "y". De esta forma puede aislar el interior de dos planos paralelos o el interior de 3 pares de planos paralelos (uno de los usos más comunes para esta característica).

Para invertir la dirección de la vista recortada con un plano o múltiples planos

1. Haga clic con el botón derecho del ratón sobre RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano para ver todo el menú.

2. Seleccione Reverse Direction (Dirección inversa).

La geometría de su diseño cambia a lo que hay del otro lado del plano. Para restaurar la vista original recortada de su diseño, haga clic con el botón derecho y seleccione Reverse Direction (Dirección inversa) nuevamente.

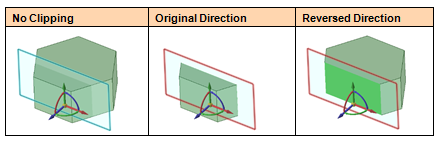

Para ver la dirección del plano, haga clic en la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría.. La flecha azul de la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. indica la dirección positiva del plano. La dirección inversa es la dirección opuesta de la flecha azul de la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría., como se muestra a continuación:

La selección de múltiples planos para recorte los agrega a un conjunto 'o'. Con un grupo (2 o más) de planos, también puede hacer clic con el botón derecho del ratón y, a continuación, seleccionar Union (Unión) en el menú contextual RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano. Esta opción es esencialmente una operación "o" que define un grupo de planos para combinar con el resto de los planos. Una vez que haya definido y unido un grupo de planos, el conjunto Unión se coloca al principio del conjunto lógico, y el resto del plano sigue son sus valores predeterminados y estados.

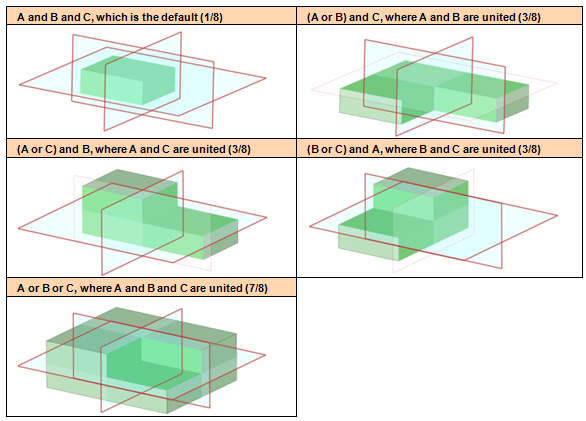

Por ejemplo, puede seleccionar 3 planos y estos conjuntos lógicos, como se muestra en la tabla de las imágenes siguiente:

• A, B y C, que es el valor predeterminado (que muestra 1/8 del modelo)
• (A o B) y C, donde A y B están unidos (que muestra 3/8 del modelo)
• (A o C) y B, donde A y C están unidos (que muestra un 3/8 distinto del modelo)
• (B o C) y A, donde B y C están unidos (que muestra un 3/8 distinto del modelo)
• A o B o C, donde A y B y C están unidos (que muestra 7/8 del modelo)

Para crear una unión entre planos

1. Ctrl+Select (Ctrl y Seleccionar) más de un plano.

2. Haga clic con el botón derecho del ratón sobre RecortarOcultar toda la geometría de un diseño por encima o por debajo de la cuadrícula o plano seleccionado. con el plano para ver todo el menú.

3. Seleccione Union (Unión).

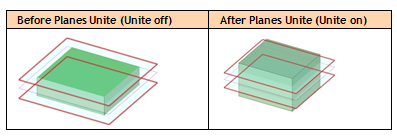

La siguiente imagen muestra los resultados de unir dos planos. Los conjuntos de planos paralelos por defecto mantienen el material en el interior:

Cuando guarda un modelo con planos recortados y trabaja con el modelo en varios estados de plano recortado en dos o más paneles de la ventana de diseño, el estado de recorte de cada plano del modelo se guarda por ventana con el modelo. Al moverse entre los paneles de la ventana, el árbol de estructuras se actualiza para reflejar el estado de recorte de cada plano en el contexto de la ventana activa.
