Creación de una estría

Utilice la herramienta de Estrías para dibujar estrías en 2D o para dibujar estrías entre los puntos de objetos en 3D. Una estría es una línea curva continua, sin límites definidos (es decir, sin vértices). Las estrías se convertirán en bordes cuando traslade el boceto a 3D con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.. Al barrer una estría en 3D puede crear formas lisas y onduladas.

La cuadrícula del boceto debe estar visible en el área de trabajo antes de que pueda dibujar.

Dibujar una estría en un plano del boceto

1. Haga clic en Spline (EstríaLínea curva continua, sin límites definidos (es decir, sin vértices). Cree una estría al definir un conjunto de puntos con la herramienta Estrías. Una estría se vuelve borde cuando se la arrastra con la herramienta Arrastrar.) en el grupo Sketch (Boceto).

2. Si un plano del boceto no está activo, haga clic en un objeto u objetos en la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. para hacer un plano del boceto.

3. Haga clic para definir el primer punto de la estría.

   Mantenga pulsada la tecla Alt y haga clic para establecer el punto si quiere que sea tangente con un boceto o borde adyacente. Al resaltar el vértice (que en realidad es un extremo de uno de los bordes de la intersección que tiene influencia en ese momento), desplace la rueda del ratón para seleccionar otros bordes adyacentes con los que se va a definir la dirección del vector de la tangente, como se indicó con el símbolo verde de tangencia.

4. Haga clic para establecer los puntos siguientes de la estría.

   Puede dimensionar los puntos de las estrías al introducir la distancia de la coordenada desde el punto de partida hasta cada punto, o dimensionar cada punto con respecto a otro objeto del boceto.

5. Fin de la estría:

   • Haga doble clic para establecer el extremo de la estría.

   • Mantenga pulsada la tecla Alt y haga clic para establecer la tangente del extremo con un boceto o borde adyacente.

   • Haga clic con el botón derecho y seleccione Finish Spline (Finalizar estría)

   • Pulse la tecla Esc.

   • Conecte el extremo con el punto de partida

   • Haga clic en cualquier otra herramienta (con excepción de las herramientas Clipboard (Portapapeles) y Orient (Orientar).

Dibujar una estría continua

1. Haga clic en Spline (EstríaLínea curva continua, sin límites definidos (es decir, sin vértices). Cree una estría al definir un conjunto de puntos con la herramienta Estrías. Una estría se vuelve borde cuando se la arrastra con la herramienta Arrastrar.) en el grupo Sketch (Boceto).

2. Seleccione Draw continuous spline (Dibujar estría continua) en la sección Estrías del panel de opciones de Boceto.

3. Haga clic y arrastre para dibujar la estría.

4. Suelte para finalizar el dibujo.

Dibujar una estría entre puntos en 3D

1. Haga clic en Spline (EstríaLínea curva continua, sin límites definidos (es decir, sin vértices). Cree una estría al definir un conjunto de puntos con la herramienta Estrías. Una estría se vuelve borde cuando se la arrastra con la herramienta Arrastrar.) en el grupo Sketch (Boceto).

2. Cambiar a modo 3D:

   • Si un plano del boceto no está activo, pulse Esc.
   • Si un plano del boceto está activo, haga clic en Mode 3D (ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. 3D) en el grupo ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. o pulse D.

3. Haga clic para definir el primer punto de la estría.

   Esto puede ser cualquier punto de un objeto de su diseño.

   Mantenga pulsada la tecla Alt y haga clic para establecer el punto si quiere que sea tangente con un boceto o borde adyacente. Al resaltar el vértice (que en realidad es un extremo de uno de los bordes de la intersección que tiene influencia en ese momento), desplace la rueda del ratón para seleccionar otros bordes adyacentes con los que se va a definir la dirección del vector de la tangente, como se indicó con el símbolo verde de tangencia.

4. Continúe seleccionando puntos para dibujar puntos de estrías.

5. Fin de la estría:

   • Haga doble clic para establecer el extremo de la línea.

   • Mantenga pulsada la tecla Alt y haga clic para establecer la tangente del extremo con un boceto o borde adyacente.

   • Haga clic con el botón derecho y seleccione Finish Line (Finalizar línea)

   • Pulse la tecla Esc.

   • Conecte el extremo con el punto de partida

   • Haga clic en cualquier herramienta (con excepción de las herramientas Clipboard (Portapapeles) y Orient (Orientar)).

Crear una estría cerrada

Puede crear una estría cerrada de las siguientes maneras:

• Cuando se dibuja una estría, finalice en el punto de partida.

• Cuando se edita la estría, arrastre un extremo sobre el otro punto.

Una vez que haya creado una estría cerrada, no se puede modificar por una estría abierta.

Opciones

Las siguientes opciones están disponibles en todas las herramientas de boceto:

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. cartesianas: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones cartesianas desde el punto. Las dimensiones cartesianas le muestran las distancias a X e Y desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra las distancias a X e Y desde el origen.

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. polares: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones polares desde el punto. Las dimensiones polares le muestran un ángulo y una distancia desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra el ángulo y la distancia desde el origen.

• Snap to grid (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. a la cuadrícula): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de espaciado de la cuadrícula menor mientras que usted dibuja. Los valores predeterminados son de 1 mm para el sistema métrico y 0.125 pulgadas para las unidades imperiales. Véase Opciones de unidades para cambiar el espaciado de la cuadrícula menor.

• Snap to angle (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. al ángulo): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de ajuste angular mientras que usted dibuja. El valor predeterminado es de 15 grados. Véase Snap options (Opciones de ajuste) para cambiar el incremento angular usado para el ajuste.

• Crear curvas de esquemas: las curvas del boceto se crean como curvas del esquema. Si mueve el diseño a una hoja de dibujo con modo Boceto seleccionado debe seleccionar la casilla de verificación una vez más en el grupo Opciones de boceto del panel de opciones para crear curvas en el esquema de la hoja de dibujo. Véase Curvas del esquema.

• Curve Fitter Options (Opciones del ajustador de la curva): si el plano del boceto pasa a través de un objeto de malla, el sistema se ajustará a través de los puntos de la faceta. Las líneas se visualizan en verde y los arcos, en azul. Las siguientes opciones se aplican a las curvas creadas por el sistema.

  • Fit curves (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. curvas) - desactive esta opción si no desea que el sistema ajuste las curvas a través de los puntos.

  • Tolerance (Tolerancia) - determina la cantidad de puntos que se encontrarán, lo que también determina cuántas curvas se crearán. Cuanto más pequeña sea la tolerancia, más puntos se encontrarán y curvas se crearán.

  • Auto-merge (CombinarHerramienta que se utiliza para cortar o pegar geometría. automáticamente) - cuando está seleccionado, el sistema combinará líneas y arcos para formar estrías. Las estrías se visualizan en color rosa.

Ejemplos

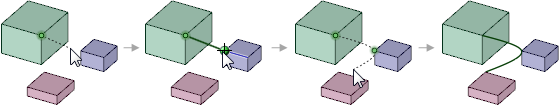

Boceto de una estría entre puntos en 3D
