División de una cara



Crear un borde en una cara

  1. Haga clic en Split Face (DividirClosed cara) en el grupo IntersectarClosed, en la pestaña DiseñoClosed.

    La guía de herramientas Select Target está activa.

  2. Seleccione la cara que desea dividir.

  3. (Opcional) Seleccione una guía de herramientas.

    Mueva el ratón sobre las caras o los bordes de su diseño para obtener una vista previa del borde que se creará en el destino. Las dimensiones se muestran a lo largo del borde U y V de la cara.

  4. Haga clic para seleccionar la cara, el plano o el borde que desea utilizar para dividir la cara seleccionada. Puede seleccionar múltiples caras.

    Puede mantener pulsada la tecla Mayús y mover el ratón sobre un borde durante la selección de los puntos de corte. El punto medio en el borde se marcará con una esfera amarilla entre paréntesis. Las dimensiones x e y se proyectarán a partir de ese punto.

  5. La guía de herramientas Select Results (seleccionar resultados) permanece activa hasta que solo quede una línea de división, por lo que puede eliminar todas las líneas de división menos una sin reactivar la guía de herramientas

Ejemplo

Dimensionamiento desde la mitad de un bordeo para dividir una cara.

División con curvas fuera de la cara

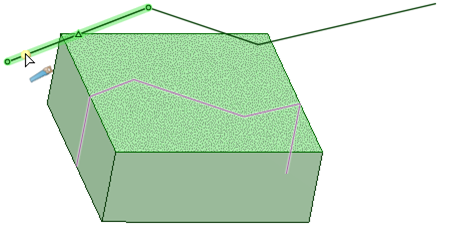

Puede dividir caras mediante el uso de curvas, ya sea que se encuentren en contacto con la cara o no. Las curvas conectadas pueden usarse para cortar si se mantiene pulsada la tecla Mayús. A continuación se muestra un ejemplo.





ClosedPara dividir una cara con otra cara o un plano

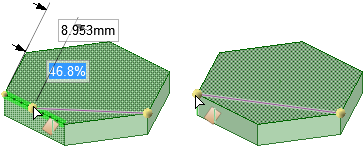

ClosedDividir una cara mediante el uso de un punto en un borde
ClosedDividir una cara mediante el uso de dos puntos
ClosedDividir una cara mediante el uso de una línea perpendicular desde un punto de un borde
ClosedDividir una cara periódica

Guías de herramientas

Dentro de la herramienta DividirClosed cara, hay varias guías de herramientas que le ayudarán a avanzar por el proceso de división:

La guía de herramientas Select Target (Seleccionar destino) está activa de forma predeterminada. Si no preseleccionó la cara o la superficie de destino, puede seleccionarla en la herramienta DividirClosed cara con la guía de herramientas Seleccionar. Pulse Ctrl y haga clic en varias superficies o caras sólidas en el mismo plano para dividir todos.

La guía de herramientas Select Cutter Face (Seleccionar cara de corte) se activa una vez que se selecciona un destino. Con esta guía de herramientas activa, haga clic para seleccionar la cara o la superficie que desee utilizar para crear un borde en el destino.

La guía de herramientas Select UV Cutter Point (Seleccionar punto de corte UV) se activa una vez que se selecciona un destino. Mueva el ratón sobre un borde para previsualizar de los bordes nuevos que se van a crear. Haga clic para crear el borde en la cara seleccionada. Puede mover el ratón sobre un borde con esta guía de herramientas para visualizar y editar la longitud a lo largo del borde, y el porcentaje del borde que está entre el primer punto y el extremo.

La guía de herramientas Select Perpendicular Cutter Point (Seleccionar punto de corte perpendicular) se activa una vez que se selecciona un destino. Seleccione un borde para previsualizar dónde se hará la división perpendicular. Haga clic para crear el borde en la cara seleccionada. La cara se divide de formar perpendicular al borde que seleccione.

La guía de herramientas Select Two Cutter Points (Seleccionar dos puntos de corte) se activa una vez que se selecciona un destino. Haga clic para seleccionar el primer punto en un borde, a continuación, mueva el ratón sobre otro borde para previsualizar el nuevo borde que se va a crear. Haga clic para crear el borde en la cara seleccionada. La línea más corta se traza entre dos puntos. Puede mover el ratón sobre un borde con esta guía de herramientas para visualizar y editar la longitud a lo largo del borde, y el porcentaje del borde que está entre el primer punto y el extremo.

Seleccione la guía de herramientas Select Results (Seleccionar resultados), a continuación, haga clic en los nuevos bordes creados para eliminar los bordes que no desea conservar.

Opciones

La siguiente opción está disponible en la herramienta DividirClosed cara:



Make Curves (Crear curvas)

Seleccione esta opción para crear líneas de boceto en lugar de dividir la cara.
