Puntos de soldadura

La herramienta Spot Weld (Soldadura por puntos) crea puntos en dos caras que representan los puntos de soldadura. Cada soldadura por puntos consiste en dos puntos: uno en cada cara que se va a soldar. Cada punto debe estar sobre una cara o borde. Para exportar a ANSYS, cada punto debe estar en una parte diferente del sólido o superficie.

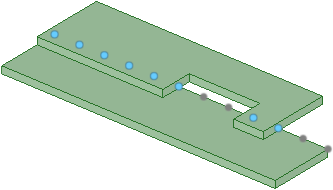

Cuando se encuentran puntos de soldadura en otro cuerpo, el conjunto no incluye los puntos con parejas dentro del mismo cuerpo, como se muestra a continuación. Los puntos de soldadura en un conjunto que tiene parejas son de color azul y los puntos que no tienen pareja son de color gris.

Los puntos de soldadura se actualizan con los cambios realizados en los bordes de guía o las caras de base.

• Si desaparece un borde guía, se eliminan los puntos creados a lo largo de este.

• Si una cara con pareja se mueve fuera del rango de búsqueda del punto de soldadura, desaparecerán las parejas de la cara de contacto.

• Si la cara de contacto vuelve a estar dentro del rango, las parejas del punto volverán a aparecer.

• Si no pueden encontrarse parejas de todos los puntos en la cara de base, el punto de soldadura se marca en el árbol de estructuras con un icono de error que muestra que ya no es válido.

Las dimensiones de los patrones de punto de la soldadura por puntos se muestran en la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.. Estas dimensiones bloquean la misma para otros patrones.

Exportación a ANSYS

Las soldaduras por puntos definidas para el diseño se pueden exportar a ANSYS. ANSYS Design Modeler y ANSYS Workbench reconoce los puntos de soldadura con las siguientes limitaciones:

• Solo los puntos con parejas pueden usarse para la simulación.

• Puede colocar puntos de soldadura entre múltiples piezas del cuerpo si los dos cuerpos pertenecen a partes diferentes. Las soldaduras por puntos definidas entre los cuerpos de la misma pieza no se transfieren a la simulación.

• Puede aproximar las soldaduras por costura al colocar puntos de soldadura en el borde guía con un desplazamiento de cero, si no se encuentra ninguna cara de contacto en ninguno de los lados de la cara de base.

• SpaceClaim admite puntos de soldadura de más de dos puntos (más de dos componentes están soldados entre sí en un mismo lugar), pero la simulación no lo permite; la simulación ignora los puntos de soldadura después de los dos primeros.

  Si una junta soldada por puntos de SpaceClaim contiene un punto de soldadura con más de dos puntos, se transfiere una cadena de pares de puntos de soldadura a la Simulación como puntos de soldadura por separado, y cada punto doble se incluye en la lista por separado en el nodo Connections (Conexiones). Por ejemplo, si una soldadura de un solo punto de SpaceClaim conecta las piezas A-B-C-D, se transfiere como tres soldaduras por puntos por separado: A-B, B-C y C-D.

Definir puntos de soldadura

1. Haga clic en Spot Weld (Soldadura por puntos) en el grupo de Análisis, en la pestaña Preparar.

2. Seleccione la base cara.

   Esta es la cara o las caras sobre las cuales se definirán los puntos de soldadura. Debe seleccionar una sola cara o una cadena de caras tangentes.

3. Haga clic en la guía de herramienta Select guiding edges y seleccione un borde.

   Este es el borde sobre el cual se definirán los puntos de soldadura. La herramienta busca los bordes de contacto en el sentido siguiente:

   1. el sentido normal de la superficie;

   2. el sentido opuesto al normal de la superficie.

   3. Si no se encuentra ninguna coincidencia para a o b, entonces se busca el sentido perpendicular al normal de la superficie y la tangente del borde.

   Puede mantener presionada la tecla Ctrl y hacer doble clic para seleccionar una cadena de bordes.

4. (Opcional) Si desea definir otra cara de contacto, haga clic en la guía de herramientas Select mating faces (Seleccionar caras de contacto) y seleccione una cara de contacto.

   Puede seleccionar más de una cara. Al hacer clic en una cara de contacto se eliminan todas las caras previamente seleccionadas y al mantener pulsada la tecla Ctrl, se agrega una cara.

5. Establezca las siguientes opciones:

   • Start offset (DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. de inicio): distancia de los puntos de soldadura desde el inicio del borde guía.

   • Edge offset (DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. de borde): distancia de los puntos de soldadura desde el borde guía.

   • End offset (DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. de extremo): distancia de los puntos de soldadura desde el extremo del borde guía.

   • Number of points (Cantidad de puntos): cantidad de puntos de soldadura a definir para cada cadena de borde.

   • Increment (Incremento): distancia entre los puntos de soldadura.

     Puede establecer la cantidad de puntos o el incremento. Se usará el último valor que introduzca. Por ejemplo, si cambia la cantidad de puntos, el incremento se actualizará automáticamente. Si cambia el incremento, cambiará la cantidad de puntos.

   • Search range (Rango de búsqueda): distancia para buscar caras de contacto desde el borde guía.

6. Haga clic en la guía de herramientas Create spot weld para definir los puntos de soldadura.

Nueva detección de caras de contacto

1. Haga clic con el botón derecho en una cara con puntos de soldadura.

2. Seleccione Redetect Mating Faces (Nueva detección de caras de contacto).

   Los puntos de soldadura se colocarán cerca de las caras nuevas cercanas.

Guías de herramientas

Las siguientes guías de herramientas le ayudarán a través del proceso:

Opciones

Las siguientes opciones están disponibles en el panel de Opciones:

Ejemplo

Puntos de soldadura que cruzan varias piezas soldadas cercanas
