Ahora puede definir el primer conjunto de soldaduras por puntos en el diseño.

Debe leer Definición de puntos de soldadura para familiarizarse con la herramienta Soldadura por puntos antes de continuar.

Las cuatro guías de la herramienta de Soldadura por puntos son:

	La guía de herramientas Select Base Faces (Seleccionar caras de base) permite seleccionar la cara o las caras sobre las cuales se definirán los puntos de soldadura. Debe seleccionar una sola cara o una cadena de caras tangentes.
	La guía de herramientas Select Guiding Edges (Seleccionar bordes guía) permite seleccionar el borde sobre el cual se definirán los puntos de soldadura.
	La guía de herramientas Select Mating Faces (Seleccionar caras de contacto) permite cambiar la cara de contacto de la cara detectada automáticamente. Puede seleccionar más de una cara. Al hacer clic en una cara de contacto se eliminan todas las caras previamente seleccionadas y al mantener pulsada la tecla Ctrl, se agrega una cara.
	La guía de herramientas Complete (Completar) finaliza la definición del punto de soldadura.

Haga clic en Spot Weld (Soldadura por puntos) en el grupo de Definir, en la pestaña Preparar.
Seleccione la cara de base. Esta es la cara o las caras sobre las cuales se definirán los puntos de soldadura. Debe seleccionar una sola cara o una cadena de caras tangentes.
1. La guía de herramientas Select base face (Seleccionar cara de base) debe estar activa.
2. Mueva el ratón sobre la cara roja que se muestra aquí:
3. Desplace la rueda del ratón hacia adelante para seleccionar la cara inferior:

  Nota: si las opciones de navegación ubicadas en el menú de Archivo se han cambiado, tendrá que mantener pulsada la tecla Ctrl mientras gira la rueda de desplazamiento.

  Esta es la cara o las caras sobre las cuales se definirán los puntos de soldadura. Debe seleccionar una sola cara o una cadena de caras tangentes.
Seleccione el borde guía. Este es el borde sobre el cual se definirán los puntos de soldadura. La herramienta busca bordes de contacto.
1. La guía de herramientas Select guiding edges (Seleccionar bordes guía) debe estar activa.
2. Seleccione el borde delantero de la cara de base:

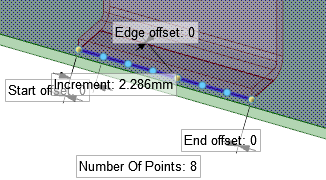

  Las soldaduras por puntos se colocarán a lo largo de este borde:
