Agregue una abertura

Copie el borde superior del bloque para crear el borde para la abertura:

1. Haga clic en Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Haga doble clic en el borde superior del rectángulo.

3. Así seleccionará cuatro bordes contiguos. Puede hacer doble clic nuevamente para recorrer las posibles selecciones. Continúe haciendo doble clic hasta seleccionar los cuatro bordes, como se muestra en la secuencia que se muestra a continuación.

4. Seleccione la opción Copiar borde en la minibarra de herramientas y en el panel de Opciones. Esta opción se visualiza en la minibarra de herramientas aquí:







5. Arrastre el borde unos 7 mm (o 0.3 pulgadas) hacia el centro de la parte superior.

   Esto crea una copia del borde que se desplaza desde el borde original según la distancia que arrastre o el valor que introduzca.

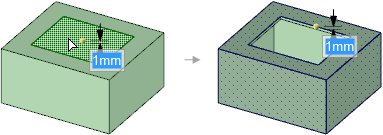

Recubra un sólido

1. Haga clic en Shell (Recubrir) en el grupo Insertar, en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Haga clic en la cara creada partir de una copia del borde.

3. Cambiar el espesor del recubrimiento:

   • Si está trabajando con unidades métricas, cambie el espesor a 1 mm y pulse Intro.
   • Si está trabajando con unidades imperiales, cambie el espesor a 0.04 y pulse Intro.

   El sólido se recubrirá y la cara que seleccionó se eliminará.
