Convierta un sólido en una pieza de chapa metálica

1. Haga clic en Convert (Convertir) en el grupo Import (Importar) de la pestaña Sheet Metal (Chapa metálica).

   La guía de herramientas Select Body (Seleccionar cuerpo) está activa de forma predeterminada.

2. Seleccione el cuerpo que ha creado.

   Las paredes, los pliegues y las uniones (solo las uniones de tamaño predeterminado que creó como chapas metálicas, no uniones importadas) se detectan automáticamente y se identifican por color: verde indica un lado, cian al otro lado, las uniones son de color púrpura, y los pliegues parciales son de color amarillo.

   Usted solo verá el código de color para las paredes porque no creó los demás elementos de su diseño.

3. Haga clic en Select (Seleccionar) o pulse S para salir de la herramienta Convertir.

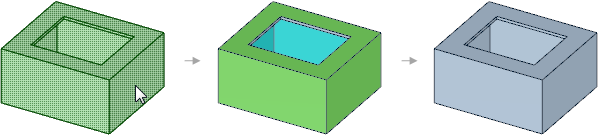

   El cuerpo se visualiza en color azul si se convirtió satisfactoriamente, como se muestra en la secuencia a continuación.
