Agregue las uniones verticales

Al igual que al dividir la cara superior, también debe agregar pliegues y uniones para desplegar y fabricar la pieza de chapa metálica.

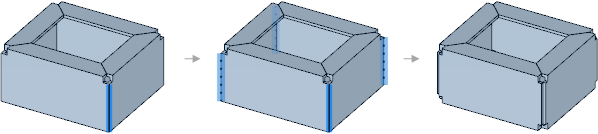

Comience por agregar uniones en los bordes verticales:

1. Seleccione uno de los bordes verticales.

2. Haga clic en la pestaña Selection (Selección) en el panel con el árbol de estructuras.

   Esta pestaña es la herramienta de selección potente, y le ayuda a encontrar geometrías similares en su diseño. Consulte Selección de activación para obtener más información.

3. Haga clic en Edges with same length (Bordes con la misma longitud).

   Se seleccionarán todos los bordes verticales.

4. Haga clic en Junction (Unión) del grupo Crear en la pestaña Chapa metálica.

5. Seleccione No Overlap (No superponer) en la lista desplegable Unión.

   Los relieves se crean automáticamente en las esquinas que no tienen relieves, como se muestra a continuación.

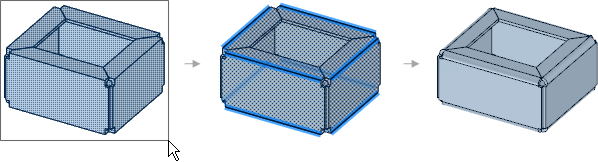

Agregue pliegues en los bordes duros restantes.

1. Dibuje un cuadro alrededor de la pieza completa para seleccionarla.

2. Haga clic en Hard sheet metal edges (Bordes duros de la chapa metálica) en el panel Selección.

   Se seleccionan todos los bordes que no tienen un tipo de unión. En este ejemplo, se seleccionan todos los bordes horizontales en la parte exterior de la pieza. Necesitamos pliegues en todos estos bordes para poder desplegar la pieza.

3. Haga clic en Junction (Unión) del grupo Crear en la pestaña Chapa metálica nuevamente.

4. Seleccione Bend (Plegar) en la lista desplegable Unión.

   Su pieza ahora tiene uniones y pliegues, y está lista para ser desplegada:
