Condizioni ingranaggio

Lo strumento Gear (Ingranaggio) vincola due oggetti in modo tale che uno degli oggetti ruoti in risposta alla rotazione dell'altro oggetto. Le condizioni di ingranaggio possono essere create tra due cilindri, due coni, un cilindro e un piano, o un cono e un piano.

Vedere la Scheda di riferimento dei vincoli di assieme stampabile per le descrizioni di tutti i vincoli dell'assieme.

Lo strumento Gear (Ingranaggio) è attivato quando si selezionano oggetti appropriati che appartengono a diversi componenti.

L'esempio animato sotto mostra in che modo l'ancoraggio di parti diverse nell'assieme influisce sul comportamento degli ingranaggi. Dapprima abbiamo ruotato il componente grigio senza ancorarlo o i componenti rosa. Poi abbiamo ancorato il componente rosa evidenziato e ruotato il componente grigio. Osservare le parti viola sui componenti rosa per vedere la differenza.

Caricate GearsExample.scdoc e provate. Provare ad attivare i vincoli di ancoraggio nei componenti grigi o rosa e poi utilizzare Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per ruotare un componente.

Se si utilizza la versione online della guida, il modello viene scaricato come file zip. L'utente deve salvarlo sul disco e cambiare l'estensione del file da ".zip" a ".scdoc".

Per definire una condizione di ingranaggio

1. Tenere premuto Ctrl e selezionare un bordo o una faccia dei due componenti che si desidera definire come ingranaggi.

2. Fare clic su Gear (Ingranaggio) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   Il vincolo è aggiunto ai componenti.

Per invertire il senso di una condizione di ingranaggio

Fare clic con il tasto destro del mouse su una condizione Gear (Ingranaggio) nell'albero Structure (Struttura) e selezionare Reverse Sense (Inverti senso) per allineare i componenti sul lato opposto del piano di allineamento.

L'utente può modificare anche il valore Reversed (Invertito) su True (Vero) o False (False) nella sezione Assembly Condition (Condizioni dell'assieme) nel pannello Properties (Proprietà).

Per invertire il senso di rotazione di una condizione di ingranaggio

1. Selezionare la condizione Gear (Ingranaggio) nell'albero Structure (Struttura).

2. Fare clic con il tasto destro del mouse e selezionare Reverse Rotation Direction (Inverti direzione rotazione).

   Per impostazione predefinita, gli ingranaggi ruotano nella direzione opposta all'ingranaggio che li fa ruotare. L'utente può invertire questa condizione per simulare una trasmissione a cinghia o a catena in cui entrambi gli ingranaggi ruotano nella stessa direzione.

Esempi

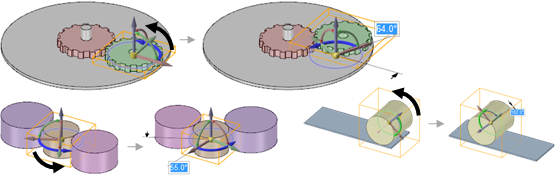

Diversi esempi di vincoli di ingranaggi

Fare clic per riprodurre
