Orientamento di oggetti

Lo strumento Orient (Orienta) consente il caricamento di un modello, e ruota componenti in modo tale che gli elementi selezionati siano orientati nella stessa direzione.

Vedere la Scheda di riferimento dei vincoli di assieme stampabile per le descrizioni di tutti i vincoli dell'assieme.

Fare clic per riprodurre

L'utente può utilizzare lo strumento Orient (Orienta) per spostare gli oggetti senza assegnare le condizioni dell'assieme. Se gli oggetti appartengono a diversi componenti, deselezionare Create conditions (Crea condizioni) nel pannello Assembly Options (Opzioni assemblaggio) prima dello spostamento.

Per definire una condizione di orientamento

1. Fare clic su Orient (Orienta) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   La guida dello strumento Align (Allinea) è attivata per impostazione predefinita.

2. Selezionare un bordo o la faccia del componente che si desidera spostare.

   Premendo Ctrl+clic si possono selezionare più oggetti.

   La guida dello strumento Reference (RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.) è attivata.

3. Selezionare un bordo o la faccia del componente che si desidera mantenere fisso.

   I componenti si allineano. L'utente può controllare l'animazione dell'allineamento con Animate Full Pull (Anima trascinamento completo), opzioni Advanced (Avanzate) SpaceClaim.

   Il vincolo è aggiunto ai componenti nell'albero Structure (Struttura).

Per velocizzare questa operazione

Tenere premuto Ctrl e selezionare il componente che si desidera spostare e il componente che si desidera rimanga fisso, poi fare clic su Orient (Orienta) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Per invertire il senso di una condizione di orientamento

Fare clic con il tasto destro del mouse su una condizione Orient (Orienta) nell'albero Structure (Struttura) e selezionare Reverse Sense (Inverti senso) per allineare i componenti sul lato opposto del piano di allineamento.

L'utente può modificare anche il valore Reversed (Invertito) su True (Vero) o False (False) nella sezione Assembly Condition (Condizioni dell'assieme) nel pannello Properties (Proprietà).

Per definire un angolo di offset per una condizione di orientamento

1. Selezionare la condizione Orient Direction (Direzione orientamento) nell'albero Structure (Struttura).

2. Cambiare il valore dell'angolo nella proprietà OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. nel pannello Properties (Proprietà).

Per orientare gli oggetti senza una condizione di assieme

1. Fare clic su Orient (Orienta) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   La guida dello strumento Align (Allinea) è attivata per impostazione predefinita.

2. Deselezionare Create conditions (Crea condizioni) nel pannello Assembly Options (Opzioni assieme).

3. Selezionare un bordo o una faccia dell'oggetto che si desidera spostare.

   Premendo Ctrl+clic si possono selezionare più oggetti.

   La guida dello strumento Reference (RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.) è attivata.

4. Selezionare un bordo o una faccia dell'oggetto che si desidera mantenere fisso.

   I componenti si allineano. L'utente può controllare l'animazione dell'allineamento con Animate Full Pull (Anima trascinamento completo), opzioni Advanced (Avanzate) SpaceClaim.

Guide degli strumenti

Esempi

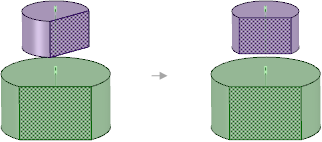

Orientando due componenti che hanno un vincolo di allineamento sui loro assi fa ruotare il secondo componente selezionato.
