Profili travi

I profili si trovano nella cartella Beam Profiles (Profili travi) nell'albero Structure (Struttura).

Per modificare il profilo di una trave

1. Selezionare la trave nell'albero Structure (Struttura) o nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Fare clic su Profiles (Profili) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

3. Selezionare un profilo dall'elenco o dalla libreria.

   Il nome della trave nella cartella Beam (Travi) cambia con il nome del profilo e il nuovo profilo viene aggiunto alla cartella Beam Profiles (Profili travi).

Per visualizzare le proprietà dei profili travi

Selezionare un profilo trave nella cartella Beam Profiles (Profili travi) nell'albero Structure (Struttura).

Le proprietà del profilo sono visualizzate nel pannello Properties (Proprietà). Queste proprietà sono di sola lettura e non possono essere modificate.

Vedere Beam properties (Proprietà trave).

Per modificare un profilo

1. Fare clic con il tasto destro del mouse sul profilo sull'albero Structure (Struttura).

2. Selezionare Edit Beam Profile (Modifica profilo trave).

   Il profilo si apre come schizzo in una nuova finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

3. Cambiare il profilo come per uno schizzo.

   Ogni profilo applica le dimensioni impostate nel pannello Groups (GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo.), e ogni quota dell'annotazione è etichettata per mostrare all'utente a quale gruppo corrisponde. L'utente può cambiare queste dimensioni per modificare il profilo. Vedere Working with groups (Lavorare con i gruppi).

Per impostare il profilo predefinito

1. Cancellare la selezione facendo clic sullo spazio vuoto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Fare clic su Profiles (Profili) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

3. Selezionare un profilo dall'elenco o dalla libreria dei profili.

   Le nuove travi create durante questa sessione utilizzeranno questo profilo per impostazione predefinita.

   Il profilo predefinito non è permanente e sarà cancellato al riavvio di SpaceClaim.

Per rimuovere un profilo dalla cartella Beam Profiles (Profili travi)

1. Selezionare il profilo nell'albero Structure (Struttura).

2. Fare clic su Profiles (Profili) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

3. Fare clic su Remove Profile (Rimuovi profilo).

Esempio

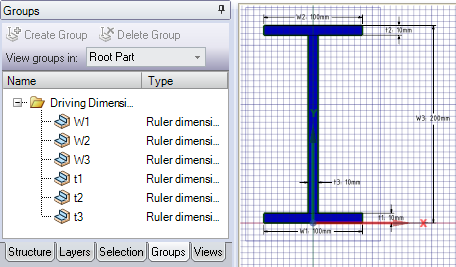

Le etichette delle quote dell'annotazione su un profilo di trave corrispondono ai nomi dei gruppi.
