Travi

Una trave è un oggetto lungo e sottile con una sezione trasversale costante. Definendo gli oggetti come travi, piuttosto che modellarli come geometria solida, si semplificano il modello e l'analisi.

Per creare una trave

1. Creare oggetti per definire il percorso della trave

   Nello stesso disegno è possibile utilizzare uno o più dei seguenti metodi:

   • Sketch curves (Schizzo di curve): Utilizzare uno qualsiasi degli strumenti di schizzo di SpaceClaim per creare segmenti diritti o curvi e poi assegnare loro i profili delle travi. Le travi così ottenute possono essere modificate proprio come una curva qualsiasi in SpaceClaim utilizzando gli strumenti Move (SpostaUno strumento usato per traslare o ruotare la geometria.), Pull (Trascina), Select (Seleziona), Scale (scala), Bend (Piega), Extend (Estendi) e Trim (Regola). Questo è un metodo diretto e pratico per creare strutture di travi.

   • Edges of a solid or surface (Bordi di un solido o una superficie): Utilizzare questo metodo quando si desidera utilizzare la geometria solida come riferimento per le travi. Ad esempio, per creare una semplice gabbia rettangolare di travi, tracciare un rettangolo, trascinarlo in un solido e assegnare le travi a tutti i bordi. Modificando il solido, le travi si aggiornano dinamicamente per corrispondere alla posizione e alla lunghezza dei bordi. È possibile utilizzare tutti gli strumenti di modellazione di SpaceClaim per creare modifiche geometriche sofisticate che applicano le modifiche alla struttura di travi.

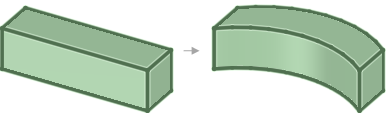

     Le travi, ad esempio, sono assegnate ai bordi della parte rettangolare mostrata sotto e poi i bordi sono piegati. Le travi si aggiornano automaticamente modificando il solido.



   • Two points or midpoints in a model (Due punti o punti medi in un modello): È possibile utilizzare due punti qualsiasi in un modello per definire un segmento di trave rettilinea. I piani possono essere utilizzati per creare "livelli" o posizioni aggiuntive per la definizione di travi. È possibile creare una trave in un punto di intersezione di un qualsiasi piano con un bordo. Quando si sposta un piano di definizione, tutte le travi associate aggiornano dinamicamente la propria posizione. È possibile creare strutture di pilastri e travi sofisticate utilizzando questo metodo, le strutture saranno facilmente adattabili a modifiche impreviste del disegno .

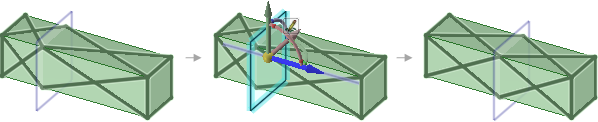

     Nell'esempio sotto, un'estremità di ciascuna trave diagonale è stata creata all'intersezione del piano e del solido. Muovendo il piano le travi si modificano.



2. Fare clic su Profiles (Profili) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

   Con questo strumento l'utente può aggiungere un profilo alla propria struttura.

3. Selezionare un profilo dalla libreria o fare clic su More Profiles (Altri profili) per caricare un profilo precedentemente salvato come file SCDOC.

   Vedere Cambiare i profili delle travi.

   Allo stesso profilo può fare riferimento più di una trave, in modo tale che le caratteristiche di tutte le travi che utilizzano quel profilo cambieranno modificando il profilo.



4. Fare clic su Create (Crea) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

   Lo strumento Create (Crea) è attivo quando si seleziona un profilo e aggiunge il profilo al documento del disegno. Questo strumento permette di creare il percorso della trave.

5. Selezionare i bordi o i punti per definire il percorso:

   • Fare clic sulla guida dello strumento Select Point Chain (Seleziona catena di punti) e poi selezionare un bordo o una curva, oppure fare clic su una serie di punti per creare il percorso.
   • Fare clic sulla guida dello strumento Select Point Pairs (Seleziona coppie di punti) e quindi selezionare un punto iniziale e finale per il percorso.

     L'utente può utilizzare i punti di intersezione o i punti medi sui bordi e sulle altre travi. Fare clic sui piccoli triangoli sulle estremità e sul punto centrale scorrendo il mouse un bordo o una trave.

   Vedere Creare una trave.

Per le travi viene creata una cartella Beams (Travi) e per i profili viene creata una cartella Beam Profiles (Profili travi) nell'albero Structure (Struttura):

Il nome del profilo è visualizzato tra parentesi dopo il nome della trave nell'albero Structure (Struttura).

Estrazioni di travi da solidi

Dopo aver modellato la trave è possibile convertirla in un oggetto trave. Vedere Estrazione di una trave da un solido.

Travi e ANSYS

Se si invia un disegno con travi ad ANSYS, per ogni oggetto della trave viene inviato quanto segue:

• ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. e percorso

• Proprietà della trave

• Proprietà del profilo

• Proprietà dei materiali

L'utente può importare gruppi da un profilo di trave nel documento del disegno per renderli disponibili per applicare modifiche in ANSYS. I gruppi sono denominati in base al nome del profilo, come <nome profilo>_<nome gruppo>.

Travi e topologia condivisa

Le travi possono condividere la topologia con le superfici quando

• Il punto finale della trave giace sulla superficie:



• Il percorso della trave giace nella superficie.

• La trave interseca una superficie in un punto.

Le travi e le superfici devono trovarsi nello stesso componente, il componente deve essere impostato per la condivisione, e l'opzione d'importazione combinata in Workbench deve essere impostata su linee e superfici. Vedere Topologia condivisa in ANSYS per altre informazioni sulla topologia condivisa.

Evidenziazione di travi

La tabella di seguito mostra in che modo si presentano travi, linee di schizzi e bordi quando vengono evidenziati e selezionati:

OggettoQualsiasi cosa riconoscibile dagli strumenti. Gli oggetti 3D includono vertici, spigoli, facce, superfici, solidi, layout, piani, assi e origini, Gli oggetti 2D includono punti e linee.	Evidenziato	Selezionato	Selezionato ed evidenziato
Trave
Schizzo
BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.
