Usa lo strumento Create Corner (Crea angolo) per ritagliare o estendere due linee in maniera tale che si incontrino in un angolo.
Lo schizzo della griglia deve essere visibile nello spazio di lavoro prima di poter disegnare angoli.
Fai clic su
Create Corner (Crea angolo) nel gruppo Sketch (Schizzo).
Fai clic su una linea, un arco o una spline.
Sposta
il mouse su un'altra linea per vedere in anteprima l'angolo che verrà creato.
Se si sposta il mouse su una linea che corrisponde al bordo della sezione trasversale di un solido o al bordo di una sagoma, tale linea non cambia. Cambierà solamente una linea disegnata sullo schizzo.
Fai clic su una linea intersecante per ritagliare le linee o su una linea non intersecante per estenderle.
Se le linee si intersecano, fare clic sulla parte della linea di intersezione da mantenere. Se le linee non si intersecano, è possibile fare clic ovunque sulla linea per estendere le linee in modo da formare un angolo.
Nello strumento Create Corner (Crea angolo) sono disponibili le seguenti opzioni:
|
Trim/Extend curve (Ritaglia |
Se si seleziona questa opzione e si fa clic sulla prima linea, quindi sulla seconda linea non intersecante, si estende la prima linea, ma non la seconda. Se le due linee si intersecano, la prima viene ritagliata dalla seconda. |

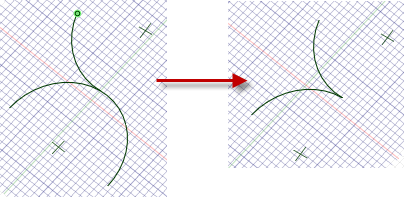

Creazione di un angolo tra archi.
Estensione di una spline all'intersezione con un altro schizzo di curva.
