Creazione di angoli arrotondati

Usa lo strumento Create Rounded Corner (Crea angoli arrotondati) per ritagliare o collegare due linee o archi intersecanti in maniera tale che si incontrino con un arco tangente a entrambe le estremità. È possibile usare questo strumento con linee coplanari in 3D come quelle create mediante blend.

Lo schizzo della griglia deve essere visibile nello spazio di lavoro prima di poter creare angoli arrotondati, che sono anche noti come raccordi.

Per collegare due linee con un angolo arrotondato

1. Fai clic su Create Rounded Corner (Crea angolo arrotondato) nel gruppo Sketch (Schizzo) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Seleziona una linea o un arco.

   La prima linea o il primo arco selezionato sarà esteso, se necessario.

3. SpostaUno strumento usato per traslare o ruotare la geometria. il mouse su un'altra linea per vedere in anteprima l'angolo arrotondato che verrà creato.

   Se si sposta il mouse su una linea che costituisce il bordo di un solido, tale bordo non cambia. Cambierà solamente una linea disegnata sullo schizzo. Il raggio dell'arco viene visualizzato in anteprima allo spostamento del mouse. Immetti il raggio per impostarne la quota.

4. Seleziona una linea intersecante per ritagliare le linee o una linea non intersecante per collegarle.

   Il punto in cui si fa clic sulla linea intersecante definisce il raggio dell'arco tangente oppure è possibile quotare l'angolo arrotondato (o smusso) inserendo il suo diametro.

   Se le linee si intersecano, fai clic sulla parte della linea intersecante da mantenere. Se le linee non si intersecano, è possibile fare clic in qualsiasi punto sulla linea per estendere la prima linea fino a formare un angolo arrotondato. I cerchi non vengono mai ritagliati.

Per le linee che si incontrano in un angolo, è possibile selezionare e trascinare il vertice.

È inoltre possibile inserire prima lo strumento e quindi effettuare la selezione.

Per creare più angoli arrotondati, usando CTRL

1. Traccia lo schizzo di alcune curve con diversi vertici (per es. rettangolo).
2. Entra nello strumento Create Rounded Corner (Crea angolo arrotondato).

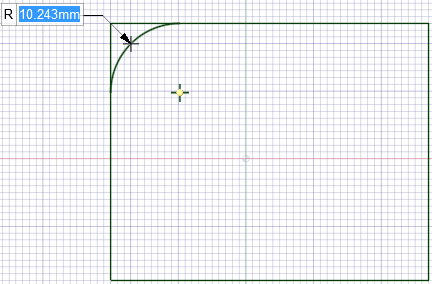

3. Fai clic su un vertice dell'angolo e trascinalo per vedere in anteprima l'angolo arrotondato.



4. Premi e tieni premuta la chiave CTRL

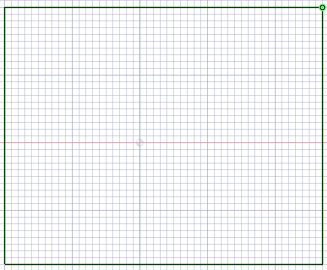

   • L'anteprima scompare

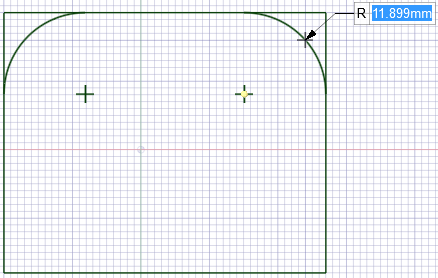

5. Tenendo premuto CTRL, fai clic e trascina un altro vertice per vedere in anteprima ENTRAMBI gli angoli arrotondati.



6. Premi e tieni premuta la chiave CTRL
   • L'anteprima scompare
7. Ripeti l'operazione per gli angoli rimanenti.

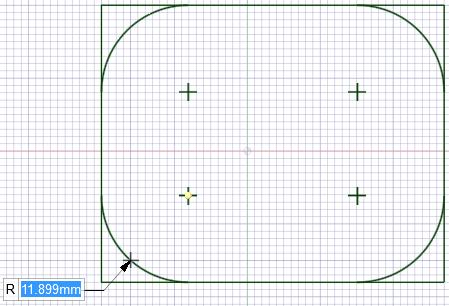

8. Sull'ultimo angolo (ovvero nessuna selezione della chiave CTRL) sarà possibile vedere tutti gli angoli arrotondati mostrati in anteprima simultaneamente.
9. Fai clic per posizionare gli angoli arrotondati e inserire un valore del raggio



Per modificare un angolo arrotondato

Trascina l'angolo arrotondato con lo strumento Select (Seleziona) per cambiare il raggio. La tangenza è manutenuta.

Opzioni

Nello strumento Create Rounded Corner (Crea angolo arrotondato) sono disponibili le seguenti opzioni:

Esempi

Arrotondamento di un angolo con l'opzione Chamfer Mode (ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. smusso)

Arrotondamento di un angolo con l'opzione Disable trimming (Disattiva ritaglio)

Arrotondamento di un angolo nel punto in cui la prima linea selezionata viene estesa

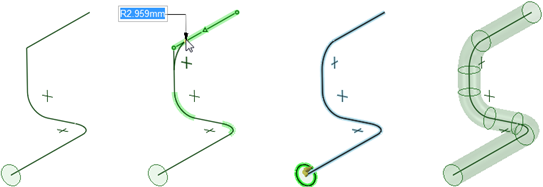

Arrotondamento di angoli di linee 3D, quindi sweep per creare un tubo
