Visualizzazione di una curvatura

Usare questo strumento per visualizzare i valori di curvatura lungo facce o spigoli. È possibile usare quest'analisi per identificare le aree con curve molto strette che possono essere difficili da sottoporre a offset o trasformare in solidi sottili.

È inoltre possibile utilizzare la visualizzazione per valutare la continuità della curvatura lungo un set di facce o spigoli. La continuità della curvatura avviene quando i valori di curvatura cambiano in modo continuo e uniforme. È possibile vedere curve continue perché i punti dati cambiano gradatamente lunghezza o la transizione tra i colori delle facce avviene in modo uniforme. Le modifiche improvvise alla lunghezza dei punti dati o ai colori su una faccia indicano una curvatura non continua.

Per visualizzare la curvatura di uno spigolo

1. Fare clic su  CurvaturaLo strumento Analysis (Analisi) che visualizza un grafico frangia o un'ombreggiatura colorata per rappresentare la curvatura lungo curve o spigoli. I valori indicano quanto curva o "swoopy" è la curva o superficie in ciascun punto. nel gruppo QualitàStrumenti per rilevare anomalie o discontinuità nelle superfici. della scheda MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno..

2. Selezionare una linea, una curva o degli spigoli. Premere Ctrl+fare clic per selezionare più linee o spigoli, oppure selezionare un oggetto nell'albero Struttura.

   È possibile modificare i colori delle ombreggiature nel pannello Opzioni.

   È possibile cambiare il colore, la scala e la densità dei punti dati nel pannello Opzioni.

   Suggerimento Selezionare gli spigoli nel filtro di selezione, quindi selezionare mediante riquadro tutti gli spigoli del progetto.

   La visualizzazione degli spigoli mostra le linee dei punti dati lungo lo spigolo. Quanto più grande è il raggio della curva, più lungo è il punto dati. Gli spigoli diritti non mostrano punti dati perché non hanno una curvatura.

Per visualizzare la curvatura di una faccia

1. Fare clic su  CurvaturaLo strumento Analysis (Analisi) che visualizza un grafico frangia o un'ombreggiatura colorata per rappresentare la curvatura lungo curve o spigoli. I valori indicano quanto curva o "swoopy" è la curva o superficie in ciascun punto. nel gruppo QualitàStrumenti per rilevare anomalie o discontinuità nelle superfici. della scheda MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno..

2. Selezionare una faccia oppure premere Ctrl+fare clic per selezionare più facce.

   È possibile modificare i colori delle ombreggiature nel pannello Opzioni.

   Oltre alla visualizzazione della curvatura della faccia, i valori assoluti della curvatura minima e massima vengono visualizzati nel pannello Proprietà.

   La curvatura con il raggio più piccolo viene visualizzata con il colore massimo (il colore predefinito è il rosso). La curvatura con il raggio più piccolo, o senza raggio, viene visualizzata con il colore minimo (il colore predefinito è il grigio).

   Ogni lunghezza di linea del grafico frangia rappresenta un valore di curvatura C = valore assoluto (1/r) con la selezione di una superficie o di un corpo.

Opzioni

Nello strumento di analisi CurvaturaLo strumento Analysis (Analisi) che visualizza un grafico frangia o un'ombreggiatura colorata per rappresentare la curvatura lungo curve o spigoli. I valori indicano quanto curva o "swoopy" è la curva o superficie in ciascun punto. sono disponibili le seguenti opzioni:

Mostra curvatura singolo usando:

Esempi

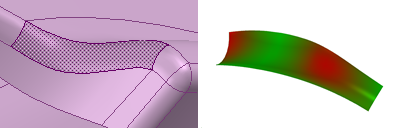

Visualizzazione della curvatura della faccia con il colore
