Inserimento di piani

È possibile definire un piano selezionando più facce, spigoli, assi o linee del progetto. È possibile selezionare una combinazione qualsiasi di assi coplanari, curve, spigoli e assi di coordinate.

Il piano si estende leggermente oltre gli spigoli della faccia per renderne più semplice l'utilizzo. Il piano mantiene tale margine attorno a tutti gli oggetti nel disegno e si estende o viene ridotto man mano che si aggiungono, si rimuovono o si spostano i solidi nel disegno.

I piani sono utili per creare layout ed annotazioni. I piani non sono collegati alla geometria utilizzata per crearli; è necessario selezionarli esplicitamente affinché sia possibile spostarli insieme ad altri elementi. È inoltre possibile usare un piano per ritagliare velocemente un progetto e mostrare solo la geometria soggiacente.

Per inserire un piano

1. Fare clic su PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza. nel gruppo Creanella scheda Progetto.

2. Selezionarne una delle seguenti opzioni:



   Selezionare:	Per inserire un piano:
   Faccia planareFaccia che si trova dentro un piano.	Che contiene la faccia
   Faccia planareFaccia che si trova dentro un piano. e punto	Nel punto e parallelo alla faccia
   Faccia planareFaccia che si trova dentro un piano. e spigolo	Nel spigolo e perpendicolare alla faccia (utile per la creazione di un percorso di sweep)
   Due facce planari parallele	A metà tra le due facce
   Faccia assialeFaccia di un oggetto 3D attraverso cui si estende un'asse. L'asse viene visualizzato quando spostate il cursore sopra la faccia assiale. o cilindrica	Tangente alla faccia nel punto di selezione
   Due facce assiali con assi paralleli	Tangente a entrambe le facce il più vicino possibile ai punti di selezione
   Spigoli planariDue o più spigoli che si trovano nello stesso piano. E' possibile selezionare gli spigoli planari e selezionare lo strumento Plane (Piano) dalla barra multifunzione Insert (Inserisci) per inserire il piano definito dagli spigoli.	Che contiene gli spigoli
   AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento).	Che contiene l'asse
   Due assi	Che contiene gli assi
   Due assi di origine	Che contiene gli assi
   Un'origine	Tre piani ortogonali
   AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento). (o linea) e un punto	Che contiene l'asse (o linea) e il punto
   PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. finale di una linea	Verso il punto finale e perpendicolare alla linea sul punto finale
   PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. di controllo di una spline	Verso il punto selezionato e perpendicolare al piano che contiene la spline
   Tre punti	Che contiene i tre punti specificati
   LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. tracciata su un piano	Verso la linea e perpendicolare al piano
   LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. e punto sulla linea	Verso la linea e il punto
   Due linee planari	Che contiene le due linee specificate
   Due punti	Verso i due punti
   Due punti e un piano o una superficie planare	Verso i due punti e perpendicolare al piano o alla faccia planare selezionati

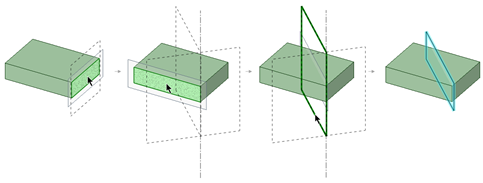

3. (Opzionale) Fare clic sulla guida strumento Costruisci piano per selezionare oggetti di riferimento, quindi un piano (tratteggiato) provvisorio per creare il piano desiderato. Vedere Inserimento di punti, assi e piani temporanei per informazioni dettagliate sulla creazione di piani temporanei.





4. Se la selezione effettuata non definisce un piano nella barra di stato appare un messaggio di errore.



Per inserire una tangente del piano a un cilindro e parallela a un piano

Selezionare un piano, fare clic su un cilindro tenendo premuto Ctrl, quindi fare clic sullo strumento PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza..

Per inserire una tangente del piano a un cilindro e perpendicolare a un piano

Selezionare un cilindro, fare clic su un piano tenendo premuto Ctrl, quindi fare clic sullo strumento PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza..

Per inserire un piano nel punto a metà tra due punti

1. Selezionare lo strumento PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza..

2. In modalità 3D o SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni., selezionare Alt+Shift+fare clic su due punti per creare un piano temporaneo che comprende il punto intermedio.

3. Fare clic sul piano temporaneo.

Per inserire un piano parallelo allo schermo

1. Selezionare lo strumento PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza..

2. Attivare la guida strumento Allinea allo schermo

3. Posizionare il mouse sopra la geometria per ottenere un'anteprima del piano attraverso la geometria selezionata e parallelo allo schermo.

4. Selezionare la geometria per creare il piano.

Per ritagliare il disegno con un piano

Fare clic con il pulsante destro del mouse sul piano e selezionare RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. con piano. Per restaurare la vista del progetto, fare clic con il pulsante destro del mouse sul piano e selezionare di nuovo RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. con piano.

Piani, assi e annotazioni non sono ritagliati.

Esempi

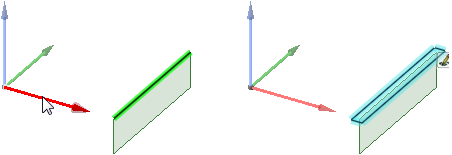

Uno spigolo e l'asse di un oggetto della coordinata selezionati per creare un piano.

Per modificare l'aspetto di un piano

È possibile usare le opzioni RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.,Contorno e Clipface per modificare l'aspetto di un piano.

• RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.: impostato su Automatico in modo predefinito. Automatico permette alla geometria sotto il piano di apparire più leggera rispetto alla geometria fuori dai confini del piano. Se è impostato Nessun riempimento tutta la geometria presenterà la stessa opacità.
• Contorno: impostato su Automatico in modo predefinito. Automatico visualizza il contorno del piano. Se è impostato Nessun contorno il piano risulta invisibile, a meno che non sia selezionato.
• L'impostazione dei piani su Nessun riempimento e Nessun contorno è utile per quotare le parti. È più facile vedere le annotazioni quando i piani sono meno visibili.
• Clipface: imposta la sostituzione del colore Clipface per ogni piano di ritaglio nella finestra di progetto. Non cambia il colore del piano bensì il colore della faccia in contatto con il piano.
