1. Selezionare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria..

2. Tenendo premuti ALT e MAIUSC, fare clic su due punti per creare un punto temporaneo a metà tra i due.

3. Fare clic sul punto temporaneo per posizionare il manipolatore di spostamento.

4. Selezionare lo strumento OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido. nel gruppo barra multifunzione.

   L'origine viene visualizzata nel punto centrale.

1. Fare clic sullo strumento MassaStrumento Analysisi (Analisi usato per visualizzare le proprietà di massa, o le informazioni sul volume per i solidi e le superfici nel vostro disegno. nel gruppo Analisi della scheda MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno..

2. Selezionare il solido nel cui centro si intende posizionare l'origine.

   Gli assi vengono visualizzati al centro della massa o del volume.

3. Selezionare lo strumento OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido. nel gruppo barra multifunzione Inserisci.

   L'origine viene visualizzata al centro della massa o del volume.

1. Selezionare il vertice di un'origine.
2. Accedere alla modalità schizzo.

   La griglia dello schizzo ora si trova sull'asse x e y dell'origine selezionata.

1. Inserire un'origine.
2. Premere Alt+fare clic sull'origine.
3. fare clic con il pulsante destro del mouse su SpostaUno strumento usato per traslare o ruotare la geometria. su nuovo componente dal menu contestuale.

   È inoltre possibile creare un nuovo componente e trascinare il solido su quel componente mentre l'origine viene selezionata con Alt.

4. Fare clic con il pulsante destro del mouse sull'albero Struttura e selezionare Apri componente.

   Il componente viene aperto in una nuova finestra di progetto.

5. Visualizzare l'origine globale.

   L'origine globale nella nuova finestra di progetto viene posizionata nello stesso punto dell'origine selezionata con Alt.

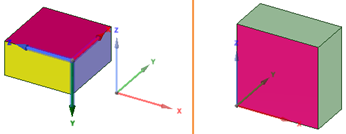

Esempio



Alt+selezione di un'origine durante la creazione di un nuovo componente. L'immagine a sinistra mostra l'OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido. globale e un'origine creata sul solido. L'immagine a destra è il componente aperto in una nuova finestra di progetto con l'origine globale nella posizione in cui questo è stato posizionato.
