Modifica con quote di annotazione

È possibile usare le quote di annotazioni 3D per modificare il progetto usando gli strumenti Trascina e SpostaUno strumento usato per traslare o ruotare la geometria.. Le quote delle annotazioni possono essere usate in combinazione con quote righello.

Per visualizzare un'esercitazione video su quest'argomento, vedere Esercitazione: quote delle annotazioni nel sito web di SpaceClaim.

Per usare le quote delle annotazioni 3D con lo strumento Trascina o Sposta

1. Fare clic su Trascina o SpostaUno strumento usato per traslare o ruotare la geometria. nel gruppo Modifica della scheda Progetto.

2. Selezionare gli oggetti da estrarre o spostare. È possibile selezionare uno spigolo, una faccia, un punto o una superficie.

3. Se si usa lo strumento SpostaUno strumento usato per traslare o ruotare la geometria., selezionare una direzione sul Manipolatore di spostamento.

4. Fare clic sulla scintilla accanto alla quota da usare per realizzare la modifica. L'icona diventa gialla posizionando il mouse sopra di essa, come illustrato nell'immagine qui sopra.

   Il campo quota può essere modificato facendo clic sull'icona scintilla.

   Queste icone compaiono quando si usa uno strumento che può essere usato con le quote delle annotazioni per effettuare modifiche. La quota delle annotazioni deve essere associata alla faccia, allo spigolo o al punto da modificare.

   Se si usa lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. e non si vedono icone scintilla, selezionare una direzione sul manipolatore di spostamento o creare una quota righello. Si ottengono risultati più affidabili ancorando nuovamente il manipolatore di spostamento alla faccia, allo spigolo o al punto appropriato.

5. Immettere una nuova quota e premere Invio.

   Gli oggetti selezionati cambieranno a seconda della quota.

   Se la quota da modificare non è associata agli oggetti selezionati, non cambierà nulla e apparirà un messaggio di errore nell'area di stato sul lato inferiore destro della finestra di SpaceClaim.

   Se lo strumento non è in grado di effettuare le modifiche nella direzione verso cui punta il manipolatore di trascinamento o spostamento, provare a effettuarle nella direzione opposta per ottenere la quota inserita.

Esempi

Selezione di una quota con lo strumento Trascina attivo.

Selezione di una quota con lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. attivo. Selezionare una direzione sul manipolatore di spostamento prima di selezionare una quota.

Modifica del valore del campo quote

Uso della quota angolare per estrarre una faccia con un asse di rivoluzione impostato

Uso di una quota lineare per eseguire l'offset di una faccia con Trascina

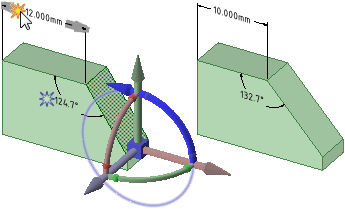

Uso di una quota lineare per modificare l'angolo di una faccia con SpostaUno strumento usato per traslare o ruotare la geometria.

NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.: abbiamo ancorato nuovamente lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. allo spigolo inferiore orizzontale della faccia

Trascinamento con una quota radiale su una faccia che presenta un offset rispetto a un'altra faccia cilindrica, funziona inoltre selezionando entrambe le facce radiali senza una relazione di offset
