Gestore spostamento

Userete il Move handle (Gestore spostamento) per spostare oggetti in 2D e 3D. Questo strumento consente di trasferire e ruotare gli oggetti. Per utilizzare il Move handle (Gestore spostamento) si fa clic sugli assi e del gestore e si lo si trascina per spostare l'oggetto selezionato.

Quando selezionate l'oggetto che desiderate spostare, e cliccate uno degli strumenti di Move (Spostamento), SpaceClaim indovina al punto di ancoraggio e orientamento del Move handle (Gestore spostamento). Se uno dei due è incorretto, è possibile modificarlo.

Potete regolare le dimensioni del Move handle (Gestore spostamento) inPopular Options (Opzioni generali).

Per traslare gli oggetti mediante il Move handle (Gestore spostamento)

1. Cliccare l'asse che è allineato con la direzione che desiderate per spostare l'oggetto selezionato.

2. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. verso la direzione dell'asse per spostare l'oggetto.

   E' possibile tenere premuto CTRL e trascinare per creare una copia dell'oggetto durante lo spostamento.

Per ruotare gli oggetti mediante il Move handle (Gestore spostamento)

Usare l'asse di rotazione curvo che è allineato con la direzione verso la quale volete ruotare:

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. l'asse per ruotare l'oggetto selezionato.

  E' possibile tenere premuto il tasto CTRL per creare una copia dell'oggetto durante lo spostamento.

• Fare un doppio clic sull'asse per ruotare l'oggetto di 90°. E' possibile tenere premuto il tasto CTRL mentre fate un doppio clic per creare una copia dell'oggetto a 90°.

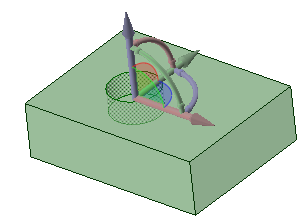

Per spostarsi liberamente in un piano usare il Move handle (Gestore spostamento).

Usare i piani tra i Move handles (Gestori spostamento) per spostarsi in un piano.

• Tenere premuto il tasto Alt
• Dei piani di un quarto di cerchio appaiono tra i Move handles (Gestori spostamento).
• Selezionare il piano all'interno del quale ci si vuole spostare
• Lasciare il tasto Alt e iniziare a trascinare

  Durante il trascinamento, il cursore cambia e diventa il cursore di trascinamento libero.

• Cliccando su qualsiasi Move handle (Gestore spostamento) si cancella il movimento di trascinamento libero.

Per allineare di nuovo gli assi del Move handle (Gestore spostamento)

È possibile allineare di nuovo il Move handle (Gestore spostamento) nei seguenti modi:

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. le piccole sfere poste su ciascun asse di rotazione del Move handle (Gestore spostamento) per impostarne di nuovo l'orientamento. Durante il trascinamento è altresì possibile premere la barra spaziatrice per immettere direttamente l'angolo.

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la sfera centrale del Move handle (Gestore spostamento) (o utilizzare la guida degli strumenti Anchor (Ancora)) per posizionarlo su un solido, una faccia, un bordo o un vertice diverso. Con questo metodo è necessario tenere a mente che l'oggetto selezionato è ancora quello che verrà spostato.

• Fare clic tenendo premuto ALT su un punto o una linea (o utilizzare la guida degli strumenti Move Direction (Direzione spostamento)) per orientare l'asse lineare più vicino verso tale punto o lungo la linea.

Esempio

Regolare le dimensioni del Move handle (Gestore spostamento) in Popular options (Impostazioni generali)
