Proiezione sulla griglia dello schizzo

Usare lo strumento Project to Sketch (Proietta sullo schizzo) per copiare uno spigolo o vertice di un solido su una linea 2D o punto che potete manipolare con gli strumenti schizzo. È inoltre possibile proiettare una nota sulla griglia dello schizzo. Se si proietta un asse sulla griglia dello schizzo si crea una linea di costruzione.

Tranne quando si seleziona esplicitamente un nuovo piano schizzo, è possibile selezionare elementi non inclusi nella griglia dello schizzo solo mediante questo strumento di schizzo. È inoltre possibile selezionare il testo nota e proiettarlo sullo schizzo.

Lagriglia dello schizzo deve essere visibile nello spazio di lavoro prima che voi vi proiettiate i bordi.

E' possibile proiettare un corpo su un piano schizzo layout su un foglio di disegno.

Per proiettare uno spigolo, un vertice o una nota sulla griglia dello schizzo

1. Cliccare Project to Sketch (Proietta sullo schizzo) nel gruppo Sketch (Schizzo) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   Spostare il mouse sul disegno per evidenziare gli oggetti disponibili per la proiezione.

2. Fare clic sul bordo, sulla sequenza di spigoli, sul vertice o sul testo nota da proiettare nel piano dello schizzo.

   Vengono applicati i metodi di selezione degli spigoli standard in modo che sia possibile fare doppio clic, fare clic tenendo premuto CTRL e fare clic tenendo premuto MAIUSC per creare o modificare la selezione.

   È inoltre possibile fare clic e trascinare per disegnare un box di selezione che contenga gli oggetti da proiettare, inclusi gli spigoli sagomati.

   Lo spigolo, il vertice o il testo vengono visualizzati come una linea dello schizzo a indicare che adesso sono una linea o un punto nel piano dello schizzo.

   Gli spigoli doppi (visualizzati uno sull'altro) nello schizzo vengono consolidati quando si torna alla modalità 3D.

   Suggerimento Se avete difficoltà a vedere una linea proiettata, controllate che Fade Scene Under Grid (Dissolvi scena sotto la griglia) sia selezionata sulla scheda Display (Visualizza).

Per proiettare un solido su una griglia dello schizzo

1. Cliccare Project to Sketch (Proietta sullo schizzo) nel gruppo Sketch (Schizzo) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Cliccare sulla guida dello strumento Select Bodies (Seleziona Corpi) se desiderate selezionare corpi nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   Non avete bisogno della guida dello strumento per selezionare i corpi nell'albero Struttura.

3. Selezionare una delle seguenti opzioni:

   • All body edges (Tutti gli spigoli del corpo) se desiderate che tutti gli spigoli siano proiettati sulla griglia dello schizzo.

   • Visible body edges (Spigoli del corpo visibili) se desiderate solo gli spigoli visibili, o la sagoma, proiettati sulla griglia dello schizzo.

   • Body outline (Contorno corpo) se desiderate proiettare solo il contorno del corpo. Selezionare un corpo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o nell'albero della Struttura.

Esempi

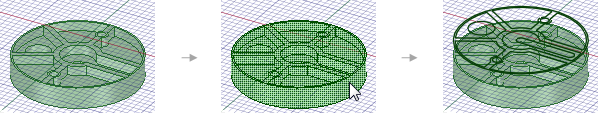

Proiettare tutti gli spigoli del corpo sulla griglia dello schizzo

Proiettare il contorno del corpo sulla griglia dello schizzo

Potrebbe essere necessario usare gli strumenti nel gruppo Fix Curves (Correggi Curve) nella scheda Repair (Ripara) se lo schizzo non si chiude automaticamente in superficie.
