La modalitàUsing Lasso (Uso lazo) si trova nel menu sotto lo strumento Select (Seleziona) nella barra multifunzione Edit (Modifica) nella scheda Design (Disegno), e nel menu radiale. E' possibile accedere a questo menu mentre sono attivi quasi tutti gli strumenti. Ad esempio, se volete modificare le modalità di selezione mentre lo strumento Pull (Trascina) è attivo, cliccare semplicemnete la freccia sotto Select (Seleziona). Lo strumento Pull (Trascina) rimarrà attivo.
Questa modalità di selezione vi consente di disegnare una forma libera nella finestra Design (Disegno) per selezionare oggetti per la maggior parte degli strumenti. Mentre disegnate, gli oggetti sono evidenziati (dopo un piccolo ritardo) per aiutarvi a vedere esattamente quali saranno selezionati.

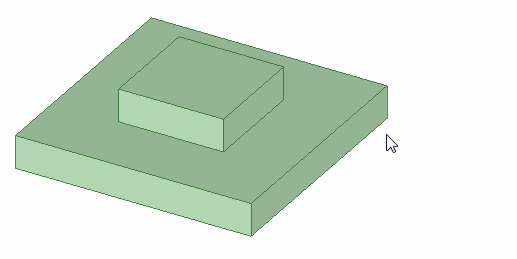

Nell'animazione sotto, la modalità lazo è usata con il filtro di selezione impostato su Smart (impostazione predefinita) per selezionare tutta la parte. E' possibile vedere vertici, spigoli, e facce evidenziate per la selezione mentre viene disegnata la forma. E' possibile rilasciare il pulsante del mouse in qualsiasi momento e una linea diritta viene disegnata dal punto di inizio al punto attuale per completare la forma, e tutto ciò che è dentro la forma sarà selezionato.
Cliccare la freccia sotto lo strumento Select (Seleziona) e cliccare Using Lasso (Usare lazo), o cliccare e tenere premuto nella finestra Design (Disegno
) per attivare il menu radiale e poi selezionare Lasso (Lazo).
(Opzionale) Usare il Selection Filter (Filtro selezione) nella barra di stato per cambiare il tipo di oggetti che saranno selezionati.
L'opzioneSmart (Intelligente) è attivata per impostazione predefinita e ogni volta che passate ad un altro strumento. Selezionare Smart (Intelligente) per selezionare l'elemento spuntato più alto nell'elenco che si trova nell'area racchiusa nella casella, lazo o colorata. Disegnando una casella o forma libera si selezionano oggetti nel seguente ordine:
In una finestra Design (Disegno): Faccia
, Spigolo, Schizzo, Annotazione
, Piano
, Asse
, Punto
In una finestra Drawing (Modellazione): Annotazione, Schizzo, Faccia
, Spigolo, Piano
, Asse
, Punto
Deselezionare Smart (Intelligente) per selezionare tutti i tipi di oggetti selezionati. Cliccare per selezionare o ripulire i tipi di oggetti che volete selezionare.
Iniziare a disegnare una forma nella finestra Design (Disegno). Cliccare e tenere premuto il pulsante sinistro del mouse nel punto in cui volete iniziare a disegnare la forma.
Tenere premuto il pulsante del mouse e disegnare una forma nella finestra Design (Disegno).
E' possibile fare più anelli, come nel disegnare il numero 8.
Rilasciare il pulsante del mouse per completare la forma.
La forma verrà chiusa da una linea diritta tra i punti iniziale e finale dove rilasciate il pulsante del mouse.
Tutto eccetto immagini inserite viene selezionato quando rilasciate il pulsante del mouse.
![]() |
E' possibile attivare la modalità Lasso (Lazo) tenendo premuto il tasto Alt mentre è attivo lo strumento Select (Seleziona). Questo tasto di scelta rapida funziona solo quando state usando lo strumento Select (Seleziona) e non quando è attivo un altro strumento. |
Filtrare la selezione usando il comando Selection Filter (Filtro selezione) nella barra di stato, come mostrato nell'immagine sotto. L'opzione Smart (Intelligente) controlla come gli oggetti sono selezionati quando usate le modalità di selezione Box (Casella), Lasso (Lazo), o Paint (Pittura) per selezionare oggetti nell'area di disegno:
Smart attivato verrà selezionato solo l'elemento selezionato più alto nell'elenco che è attualmente nell'area di selezione.
Smart disattivato verranno selezionati tutti gli elementi selezionati nell'elenco che è attualmente nell'area di selezione.
Quando passate ad un altro strumento, le selezioni filtro vengono ricordate ma l'opzione Smart (Intelligente) è disabilitata. Se disabilitate l'opzione Smart (Intelligente), le opzioni selezionate precedentemente saranno selezionate.
Selezionare tre superfici disegnando più anelli.
