Guida in linea SpaceClaim

Bordi

La seguente tabella mostra i tipi di bordi disponibili.

I bordi possono essere creati in due modi principali.

• Applicato a uno spigolo selezionato.
• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. uno spigolo selezionato

Se spostate una parete con un bordo, il bordo si sposta con la parete.

Cliccare l'opzione Hems (Bordi) nel gruppo Highlight (Evidenzia) per evidenziare tutti i bordi nel vostro disegno in lamiera.

Per creare un bordo usando lo strumento Hem (Bordo)

1. Selezionare uno spigolo
   • E' possibile creare solo Bordi su spigoli diritti che hanno spigoli di spessore quadrato.
   • Non è possibile creare bordi su spigoli senza spessore, come quelli creati con le cimature.

2. Scegliere un tipo di bordo dall'elenco a tendina dello strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.)

3. Il bordo è creato

   • Viene eseguito l'offset di bordi semplici da uno spessore di parete.

Per creare un bordo usando lo strumento Pull (Trascina)

1. Usare il menu a tendina dello strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) per impostare il tipo di bordo predefinito.

2. Inserire lo strumento Pull (Trascina)

3. Selezionare uno spigolo
4. Scegliere la freccia Pull (Trascina) in linea (non la freccia a 90 gradi dalla faccia)
5. Scegliere Joggle (Giunto a sovrapposizione) o Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) dalla barra di formattazione rapida.
6. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. indietro sopra la faccia per creare il bordo.

Per creare un bordo di spigolo parziale.

1. Usare il menu a tendina dello strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) per impostare il tipo di bordo predefinito.
2. Inserire lo strumento Pull (Trascina)
3. Selezionare uno spigolo
4. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il punto di manipolazione finale dello spigolo (palle gialle) per misurare la lunghezza del bordo.
5. Scegliere la freccia Pull (Trascina) in linea (non la freccia a 90 gradi dalla faccia)
6. Scegliere Joggle (Giunto a sovrapposizione) o Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) dalla barra di formattazione rapida.
7. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. indietro sopra la faccia per creare il bordo.

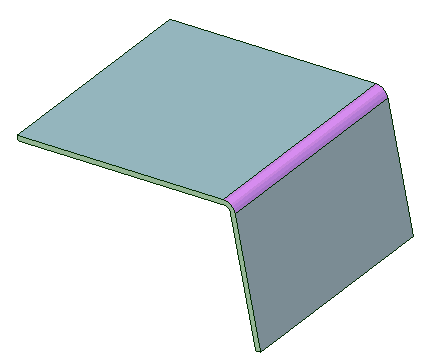

Per creare un bordo multispigolo.

1. Usare il menu a tendina dello strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) per impostare il tipo di bordo predefinito.
2. Inserire lo strumento Pull (Trascina)
3. Fare doppio clic su uno spigolo per selezionare una sequenza intera di spigoli.
4. Scegliere la freccia Pull (Trascina) in linea (non la freccia a 90 gradi dalla faccia)
5. Scegliere Joggle (Giunto a sovrapposizione) o Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) dalla barra di formattazione rapida.
6. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. indietro sopra la faccia per creare il bordo.

Per creare un bordo usando lo strumento Move (Sposta)

1. Inserire lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.)

2. Selezionare la parete interna della piega.

   Ruotate la rotellina del mouse per selezionare una faccia che è nascosta da un'altra faccia, se necessario.

3. Ruotate nuovamente la parete sulla faccia vicina, come mostrato sotto.

   Si crea automaticamente uno spazio di 0,0001 mm.

Per modificare un bordo

1. Selezionare uno o più bordi.
2. Selezionare un opzione dallo strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.).

   E' possibile anche selezionare un tipo di bordo dalla barra di formattazione rapida o modificare il Hem Type (Tipo bordo) nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà). A seconda del tipo di bordo che selezionate, è possibile modificare i valori della Lunghezza, Altezza, Spazio, e Diametro.

   Con un bordo selezionato, è possibile anche modificare i parametri del raggio interno del bordo, Bend Steps (Passi piega), Bend Allowance (BA) (Tolleranza piegaQuantità di materiale aggiunta per compensare le modifiche dovute alla curvatura della lamiera. La tolleranza è richiesta per correggere la modifica in lunghezza causata dalla curvatura di un foglio piatto.) e Bend Deduction (BD) (Detrazione piegaValore usato per calcolare lunghezze spiegate di lamiera. La Bend Deduction (Detrazione piega) è due volte la distanza dalla linea dello stampo esterno all'inizio della piega (aspetto vertice) meno la tolleranza piega.) nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà). Quando modificate la tolleranza piega del bordo, anche il parametro detrazione piega si aggiorna automaticamente,a seconda degli altri parametri del bordo, come il raggio interno, l'altezza o l'angolo.

   Con un bordo selezionato, è possibile anche modificare i parametri del raggio interno del bordo, Bend Steps (Passi piega), Bend Allowance (BA) (Tolleranza piegaQuantità di materiale aggiunta per compensare le modifiche dovute alla curvatura della lamiera. La tolleranza è richiesta per correggere la modifica in lunghezza causata dalla curvatura di un foglio piatto.) e Bend Deduction (BD) (Detrazione piegaValore usato per calcolare lunghezze spiegate di lamiera. La Bend Deduction (Detrazione piega) è due volte la distanza dalla linea dello stampo esterno all'inizio della piega (aspetto vertice) meno la tolleranza piega.) nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà). Quando modificate la tolleranza piega del bordo, anche il parametro detrazione piega si aggiorna automaticamente,a seconda degli altri parametri del bordo, come il raggio interno, l'altezza o l'angolo.

Per rimuovere un bordo

Per rimuovere un oggetto bordo ma lasciare la geometria

1. Selezionare il bordo.

2. Selezionare  None (Nessuno) dallo strumento Hem (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina.) nel gruppo Modify (Modifica) nella scheda Sheet Metal (Lamiera) o dalla barra di formattazione rapida.

   L'oggetto bordo è rimosso. Highlighting Hems (Evidenzia bordi) non evidenzia più l'oggetto. La geometria rimane e può ora essere manipolata.

   Per rimuovere un bordo, è anche possibile selezionare Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) dal gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), o cliccare col pulsante destro del mouse e selezionare Delete (Elimina) dal menu contestuale.
