Modificare la scala degli schizzi con Pull (Trascina)

E' possibile modificare la scala delle curve di schizzo con lo strumento Scale (Modifica scala), o potete usare lo strumento Pull (Trascina).

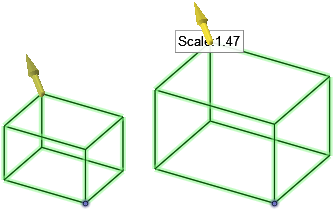

Dovreste usare lo strumento Scale (Modifica scala) quando volete modificare la scala di curve di schizzo che giacciono su un piano. Usare lo strumento Pull (Trascina) quando volete modificare la scala di curve che giacciono su più piani, come nell'esempio sotto.

Per modificare la scala di curve di schizzo con lo strumento Pull (Trascina).

1. Cliccare Pull (Trascina) nel gruppo Edit (Modifica) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare le curve.

3. Cliccare la guida dello strumentoScale (Modifica la scala).

4. Selezionare un punto di ancoraggio.

5. Se Blend (RaccordoAngolo arrotondato all'intersezione di due linee o bordi; intersezione concava tra due superfici. Fillet (Raccordo) si riferisce ad un angolo interno; l'angolo esterno è conosciuto come un arrotondamento. E' possibile disegnare un raccordo usando lo strumento Create Rounded Corner (Crea un angolo arrotondato) o selezionando l'opzione Fillet (Raccordo) (arrotondamento con raggio costante) nelle opzioni Pull (Trascina). Vedere Round (Arrotondamento).) è evidenziato in arancione, cliccare per disattivare questa opzione nel pannello Options (Opzioni).

   La modifica della scala non funziona se l'opzione Blend (RaccordoAngolo arrotondato all'intersezione di due linee o bordi; intersezione concava tra due superfici. Fillet (Raccordo) si riferisce ad un angolo interno; l'angolo esterno è conosciuto come un arrotondamento. E' possibile disegnare un raccordo usando lo strumento Create Rounded Corner (Crea un angolo arrotondato) o selezionando l'opzione Fillet (Raccordo) (arrotondamento con raggio costante) nelle opzioni Pull (Trascina). Vedere Round (Arrotondamento).) è abilitata.

6. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. nella direzione della freccia guida gialla.
