Cucire facce adiacenti

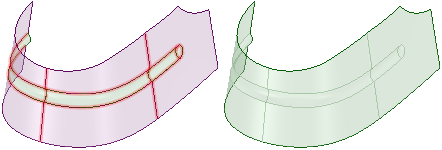

Lo strumento Stitch (Cuci) combina facce di parti superficiali che si toccano agli spigoli. Quando le facce unite formano una superficie chiusa, viene automaticamente creato un solido. E' possibile usare questo strumento per riparare più parti di superficie che si trovano in componenti separati. Facce coincidenti sono staccate e rimosse prima di cucire facce unite in un corpo unico.

Per cucire facce insieme

1. (Opzionale) Selezionare una o più parti di superficie o un componente.

   La selezione di oggetti prima di attivare lo strumento limiterà i risultati dello strumento per questi oggetti.

   Se selezionate un componente, tutte le parti di superficie nel componente che hanno facce che si toccano verranno unite.

2. Cliccare Stitch (Cuci) nel gruppo Solidify (Solidifica) nella scheda Repair (Ripara).

   Gli spigoli delle facce che non possono essere unite vengono evidenziate.

3. (Opzionale) Cambiare la Distanza massima nel pannello Options (Opzioni) per regolare la distanza tra le parti che sono automaticamente rilevate.

4. Selezionare la casella Check for coincidence (Controlla coincidenza) per trovare qualche spigolo o piano che sono coincidenti.

5. Cliccare le facce evidenziate che desiderate unire.

   Le facce sono unite quando vi cliccate sopra.

6. (Opzionale) Cliccare la guida dello strumento Select Geometry (Seleziona geometria) per selezionare le facce che non sono state automaticamente rilevate.

7. Cliccare Complete (Completa) per unire le facce evidenziate.

Guide degli strumenti

Le seguenti guide degli strumenti vi aiutano ad eseguire il processo:

	La guida dello strumento Select Problem (Seleziona Problema) è attiva per impostazione predefinita. Questa guida dello strumento vi consente di selezionare e correggere le aree problematiche che vengono automaticamente trovate dallo strumento.
	La guida dello strumento Select Geometry (Seleziona geometria) vi consente di selezionare le facce che non sono state automaticamente trovate. Tenere premuto CTRL per selezionare più oggetti o caselle nell'area di disegno.
	La guida dello strumento Exclude Problem (Escludi Problema) vi consente di escludere le aree dalla selezione e correzione.
	La guida dello strumento Complete (Completa) unisce le facce evidenziate.

Opzioni

Sono disponibili le seguenti opzioni:
