Montaggio della manopola sulla leva

1. Misurare il cilindro piccolo all'estremità della manopola.

   1. Fare zoom fuori dal disegno selezionando Zoom Out dal menu dello strumento Zoom.

   2. Fare clic su MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno. nel gruppo Ispeziona sulla scheda MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno..

   3. Selezionare il cilindro piccolo.







      Si vedranno le misurazioni compreso il diametro della circonferenza (0.375 in).

      Fare clic su altre parti del modello per vedere le loro dimensioni.



2. Cambiare la visualizzazione e spostare la leva per vedere che cosa si sta facendo.

   1. Fare clic con il tasto destro del mouse su Leva nell'albero Struttura e selezionare Attiva componente dal menu a tendina.

      Attorno a Leva appare una casella arancione.

   2. Ruotare la leva per vederne il retro.

   3. Fare clic sul retro della leva e poi fare clic su Modalità schizzoModalità per disegnare in due dimensioni usando gli strumenti schizzo sulla griglia dello schizzo. Uno schizzo è una raccolta di linee o altri oggetti 2D su una griglia dello schizzo. Fare schizzi crea regioni che possono essere trascinate in 3D. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le regioni formate da linee intersecanti diventeranno solidi e le linee diventeranno spigoli. nel gruppo ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento.. La griglia appare sul retro della leva.

   4. Fare clic sulla scheda Visualizzazione.

   5. Nel gruppo GrigliaVedere Sketch grid (Griglia dello schizzo), selezionare Aggancia scena sopra la griglia. La manopola scompare provvisoriamente.

      È possibile anche selezionare Dissolvi scena sotto la griglia. questo farà dissolvere la leva e renderà più facile vedere gli schizzi dei profili che si disegnano.

   6. Ritornare alla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore. e selezionare Indietro dal menu strumento Trimetrico nella barra Orientamento. Ora il retro della leva è disposto frontalmente.

3. Creare un foro nel retro della leva per inserirvi la manopola.

   1. Fare clic su LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. dicostruzione nel gruppo Schizzo.

   2. Spostare il cursore sopra la linea superiore sul retro. Il cursore si aggancia al centro della linea.







   3. Fare clic per iniziare la linea di costruzione. Fare attenzione a fare clic sulla parte superiore del retro e non sulla parte superiore del bisello.

   4. Per disegnare una linea di costruzione trascinare sulla parte inferiore della superficie.







      La linea si aggancia al centro del bordo inferiore. Premere Esc per uscire dallo strumento.



   5. Fare clic su Cerchio nel gruppo Schizzo e posizionare il mouse alla sommità della linea di costruzione. (Non premere alcun pulsante del mouse).

   6. Premere e rilasciare il tasto Shift per quotare da un altro punto, poi spostare il mouse lentamente nella direzione in cui si vuole posizionare il cerchio.

   7. Nella casella di quotatura, digitare il valore dove si desidera collocare il centro del cerchio (.742). Se necessario, premere Tab per passare tra i campi della misura.

   8. Premere Invio. Il cursore si sposta al centro del foro.







   9. Spostare il mouse lentamente e compare una seconda casella di quotatura dove è possibile digitare il diametro del cerchio (.376). Premere Invio. Premere Esc per uscire dallo strumento.







   10. Fare clic su Trascinamento nel gruppo modifica (la vista ritorna a 3D) e poi fare clic sul centro del cerchio in mdo che le frecce di direzione siano sopra il cerchio.

       Può essere necessario nascondere la manopola per vedere la leva. Deselezionare la casella di spunta a fianco del componente Tutorialknob per nasconderlo.

   11. Selezionare la guida strumento Uo To (Fino a) sul lato destro della finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.. Spostare il mouse al lato del modello e far scorrere la rotellina centrale per selezionare la superficie nascosta. Quando questa è evidenziata, fare clic. Il cerchio va sulla superficie e diventa un foro.







4. Creare un gruppo.

   1. Fare clic sulla casella di spunta accanto al componente TutorialKnob nell'albero Struttura per farlo riapparire nello schermo.

   2. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. con il pulsante centrale del mouse per girare il modello in modo che la manopola sia sulla destra e la leva sulla sinistra.

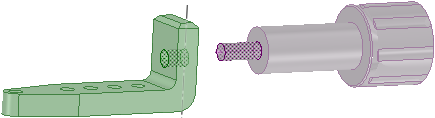

   3. Fare clic su select (Seleziona)  nel gruppo Modifica (o premere S), selezionare la superficie del cilindro piccolo all'estremità della manopola, quindi tenere premuto Ctrl e selezionare la superficie interna del foro.







   4. Fare clic su Allinea nel gruppo GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo..

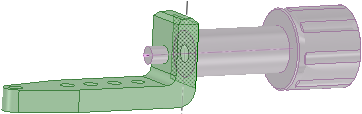

      La manopola si sposta in modo che l'asse della sua estremità sia allineato con l'asse del foro.

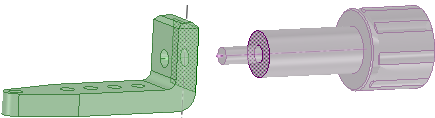

   5. Selezionare la superficie piana della manopola appena dietro al cilindro piccolo.

   6. Spostare il mouse al lato della leva, girare la rotellina per evidenziare il retro della leva. Tenere premuto Ctrl e selezionare il retro della leva.







   7. Fare clic su Tangente nel gruppo GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo..

      La manopola scorre attraverso il foro nella leva.







      Le superfici che si spostano sono quelle del modello selezionate prima.



   8. Far ruotare l'assieme per vedere il raggruppamento della leva e del pomello.

5. Salvare il lavoro.
