Creazione di un foglio di disegno per il progetto

1. Spegnere la visualizzazione della manopola deselezionandola nell'albero Struttura.

   1. Fare clic sul menu File e selezionare Nuovo > Foglio di disegno.

      Appare una nuova finestra con un foglio di disegno che comprende la vista superiore, anteriore e del lato destro del proprio modello. È possibile modificare viste, creare e formattare annotazioni, formattare il foglio di disegno e creare diapositive markup.

2. Fare clic sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore., fare clic sullo strumento Select (Seleziona) e spostare le parti del modello in modo che siano più vicine tra loro.

3. Rendere più piccolo il foglio.

   1. Fare clic sulla scheda DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato. sopra la barra multifunzione.

   2. Fare clic sullo strumento Format (Formato) nel gruppo Impostazione foglio.

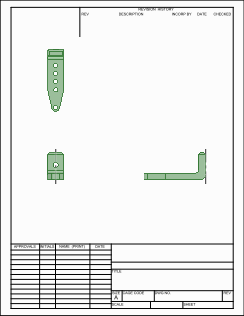

   3. Selezionare la dimensione A Ritratto. Il foglio di disegno della leva si sposta al centro della finestra in forma di ritratto.







   4. È possibile passare dal modello al foglio di disegno usando le schede sotto alla finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore..

4. Salvare il lavoro.
