Assottigliamento dell'estremità della leva (parte 1)

1. Disegnare un punto quotato sulla faccia superiore del braccio lungo della leva, come illustrato in figura.

   1. Fare clic sullo strumento Select (Selezione) nel gruppo barra multifunzione Modifica e selezionare la faccia superiore del pezzo inferiore della leva.

      Notare che premendo il tasto Esc più volte si ritorna allo strumento Select (Seleziona).

   2. Fare clic sullo strumento Point (PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti.) nel gruppo barra multifunzione Schizzo.

      Ora ci si trova in modalità Schizzo. La griglia di disegno compare e lo strumento Sketch mode (Modalità schizzoModalità per disegnare in due dimensioni usando gli strumenti schizzo sulla griglia dello schizzo. Uno schizzo è una raccolta di linee o altri oggetti 2D su una griglia dello schizzo. Fare schizzi crea regioni che possono essere trascinate in 3D. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le regioni formate da linee intersecanti diventeranno solidi e le linee diventeranno spigoli.) è attivo nel gruppo barra multifunzione ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento.. Essendo entrati in modalità schizzo con una faccia selezionata, SpaceClaim assume che si desidera disegnare su tale faccia e orienta su di essa la griglia di disegno.

   3. Fare clic su Plan View (VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. piano) nella barra multifunzione Orientamento o nella mini barra strumenti per visualizzare la griglia di disegno frontalmente.

   4. Posizionare il cursore sopra il vertice destro inferiore della faccia (come illustrato sotto) e premere e rilasciare Shift, poi spostare il mouse verso il retro della leva lungo il bordo destro senza premere alcun pulsante del mouse. Appare un campo di quotatura.







      Questo metodo (spesso chiamato quotatura "Shift+touch") consente di quotare da tale oggetto di riferimento qualsiasi oggetto in qualsiasi strumento.

   5. Premere e rilasciare la barra spaziatrice per quotare la distanza del punto dal vertice (1.5" lungo il bordo).

      Premere Tab se è necessario cambiare campi di quotatura.

   6. Premere Invio per creare il punto.

      Se il punto è stato creato nel posto sbagliato, è possibile premere Ctrl+Z o fare clic nella barra strumenti Accesso rapido (sul lato sinistro della barra del titolo di SpaceClaim) per riprovare.

2. Tracciare una linea angolata.

   1. Fare clic sullo strumento Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.) nel gruppo barra multifunzione Schizzo.

      È possibile usare il tasto L come scorciatoia per lo strumento Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.).

   2. Fare clic sul punto creato nel passo precedente (una piccola sfera verde appare quando il cursore è sopra il punto) e poi spostare il cursore per creare una linea simile all'immagine (i bordi vengono evidenziati quando il cursore passa sopra di essi per indicare la coincidenza).

      Appaiono due quote, una per la lunghezza della linea e una per l'angolo formato tra la griglia di disegno e la linea.

   3. Premere e rilasciare la barra spaziatrice per quotare la linea. Usando il tasto Tab, passare alla dimensione angolare e digitare 103 per cambiare l'angolo della linea.







   4. Premere il tasto Esc per terminare la creazione della linea.

      È possibile anche fare clic con il tasto destro del mouse e selezionare Terminare linea.

3. Rimuovere il materiale dalla leva.

   1. Andare alla vista Home e premere P per entrare nello strumento Pull (Trascinamento).

      Ora ci si trova nuovamente in modalità 3D. Lo strumento 3D mode (ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. 3D) è attivo nel gruppo barra multifunzione ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento..

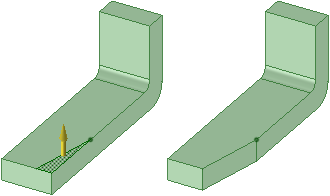

   2. Fare clic sull'area triangolare creata dalla linea e dal bordo della leva.

      Notare che la linea effettivamente divide la superficie originale in due superfici.

   3. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. verso il basso finché tutto il materiale non è rimosso.







      Notare che quando si trascina, lo strumento Pull (Trascinamento) assume che si desidera rimuovere materiale e il cursore cambia per indicare che il trascinamento è sottrattivo. Se si trascina nella direzione opposta, il materiale viene aggiunto.

4. Salvare il lavoro.
