Assottigliamento dell'estremità della leva (parte 2)

1. Copiare il bordo esistente da usare come asse di rotazione.

   1. Usare il menu a tendina VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. per selezionare la VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. isometrica, poi ruotare il modello per vedere l'altro lato (vedere la figura).

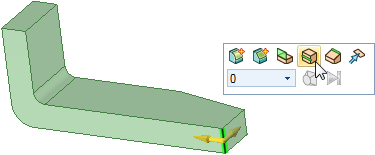

   2. Selezionare il bordo sinistro inferiore della leva, come illustrato sotto.







   3. Nel riquadro Opzioni o nella mini barra strumenti, selezionando l'opzione Copia bordo .

      Due frecce appaiono per indicare le direzioni in cui il bordo può essere copiato lungo le superfici esistenti. È possibile passare tra le due direzioni con Tab.

   4. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il bordo lungo la superficie per 1.5".





2. Ruotare la faccia per eguagliare la faccia angolata sull'altro lato della leva.

   1. Selezionare la superficie nuova creata tra la nuova linea e l'estremità della leva.





   2. Fare clic sulla guida strumento di rotazione (posta sul lato destro della finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   3. Fare clic sulla linea creata nel passo precedente.





   La linea è evidenziata in blu e la freccia del trascinamento cambia per indicare che il trascinamento ruoterà la faccia selezionata.



   4. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per iniziare la rotazione della faccia. Mentre si effettua il trascinamento, premere e rilasciare la barra spaziatrice per quotare la rotazione.

   5. Immettere -13 e premere Invio per terminare la rotazione.





3. Salvare il lavoro.
