Aggiunta di un'apertura

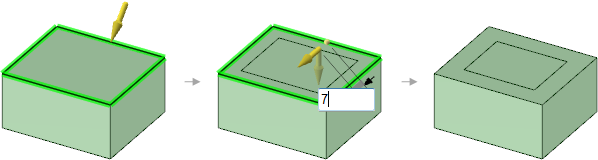

Copiare il bordo superiore del blocco per creare il bordo per l'apertura:

1. Fare clic su Pull (Trascinamento) nel gruppo Modifica sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore..

2. Fare clic due volte su un bordo superiore del rettangolo.

3. Questo seleziona quattro bordi contigui. È possibile fare clic due volte nuovamente per passare tra le selezioni possibili. Continuare a fare clic due volte finché i quattro bordi superiori sono selezionati, come illustrato sotto nella sequenza.

4. Selezionare l'opzione Copia bordo nella mini barra strumenti o nel riquadro Opzioni. Questa opzione è mostrata qui nella mini barra strumenti:







5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il bordo di circa 7 mm (oppure .3 pollici) verso il centro della parte superiore.

   Questo crea una copia del bordo che è scostato dal bordo originale della quantità del trascinamento o della quantità digitata.

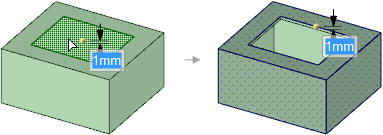

Rivestimento del solido

1. Fare clic su Shell (GuscioSolido o parte che è scavata da una faccia selezionata, lasciando un guscio di spessore designato.) nel gruppo Inserisci sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore..

2. Fare clic sulla faccia creata copiando il bordo.

3. Cambiare lo spessore del guscio:

   • Se si sta lavorando in unità decimali, cambiare lo spessore a 1mm e premere Invio.
   • Se si sta lavorando in unità imperiali, cambiare lo spessore a .04 e premere Invio.

   Il solido sarà rivestito e la faccia selezionata viene rimossa.
