Guida in linea SpaceClaim

Conversione del solido in una parte di lamiera

1. Fare clic su Convert (Converti) nel gruppo Importa sulla scheda Lamiera.

   La guida strumento Select Bodies (Selezione oggetti) sarà attiva di default.

2. Selezionare l'oggetto creato.

   Pareti, pieghe e giunzioni (solo giunzioni dimensionate di default create come lamiera, non giunzioni importate) sono rilevate automaticamente e identificate dal colore: il verde indica un lato, il ciano l'altro lato, le giunzioni sono in viola, e le pieghe parziali sono in giallo.

   Il codice colore è visibile solo per le pareti perché non sono stati creati altri elementi nel progetto.

3. Fare clic su Select (Selezione) o premere S per uscire dallo strumento Convert (Converti).

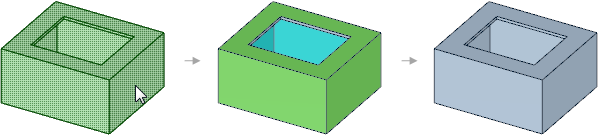

   L'elemento è visualizzato in azzurro (blu) se è stato convertito con successo, come illustrato nella sequenza sottostante.
