ソリッドからのビームの抽出

既存の 3D ソリッドをビームに変換するには、次の方法を使用します。

ソリッドからビームを抽出するには

1. [プリペア] タブの [ビーム] グループにある [抽出] をクリックします。

2. [デザイン] ウィンドウでソリッドを選択します。

   ビームオブジェクトが定義され、ストラクチャーツリーに [ビーム] フォルダと [ビームのプロファイル] フォルダが作成されます。

   複数のボディ上の面を選択すると、各ボディからビームが抽出されます。

   3D ジオメトリから複数のビームを抽出する場合、似た複数のプロファイルが検出されます。生成される複数のビームは同一のプロファイルにリンクされるため、同一形状の複数のプロファイルが作成されることはありません。

例

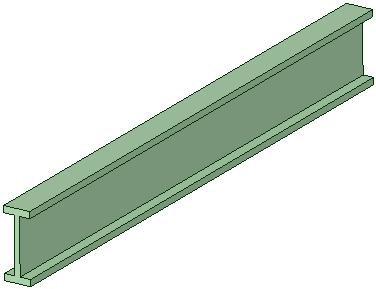

これは、ソリッドの部分として1つのビームのモデルです。

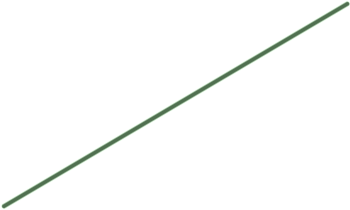

Excelツールを使用した後、これはビームとなります。
これは、一定のクロスセクションを伴う複雑なソリッドです。
Excelツールを使用した後、これはビームとなります。
製作ジオメトリは、ビームを抽出するために使用できます。
このビームは、上の中間サーフェスから抽出されました。
