ﾋﾞｰﾑ

ビームとは、断面が一定の細長いオブジェクトです。オブジェクトをソリッドジオメトリとしてモデリングせずにビームとして定義すると、モデリングと分析が容易になります。

ビームを作成するには

1. オブジェクトを作成してビームパスを定義する

   同一のデザインに次の 1 つ以上の方法を使用できます。

   • スケッチカーブ: SpaceClaim の任意のスケッチ用ツールで直線またはカーブのセグメントを作成し、これらのセグメントにビームのプロファイルを割り当てます。これらのスケッチカーブビームは、SpaceClaim の移動、プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。、選択、スケールソリッドまたはサーフェス: [プル] ツールを使用して選択したオブジェクトのサイズを変更します。動的にスケールするか、スケール値を入力してスケールできます。図面シートまたは横断面: ストラクチャーツリーで [ビュー] を選択して [プロパティ] パネルを編集することで、ビューを拡大または縮小します。、ベンド、延長エッジに沿って面をプルすること。エッジが延長され押出面の境界となり、エッジで定義された新規断面を作成します。、トリムの各ツールで他のカーブと同様に修正できます。この方法では、簡単かつ軽快にビームストラクチャーを作成できます。

   • ソリッドまたはサーフェスのエッジ: この方法は、ビームの基準となるソリッドジオメトリが存在する場合に使用します。たとえば、ビームでできた簡単な長方形の鳥かごを作成するには、長方形をスケッチし、その長方形をプルしてソリッドを形成した後、全てのエッジにビームを割り当てます。ソリッドを変更すると、エッジの位置と長さに合わせてビームが動的に更新されます。SpaceClaim のどのモデリングツールでも、ジオメトリに精緻な変更を加えると、この変更をビームストラクチャーに反映できます。

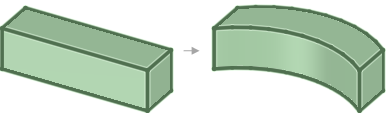

     たとえば、以下に示すように、長方形部分のエッジにビームを割り当てた後、エッジを曲げます。ソリッドを変更すると、ビームが自動的に更新されます。



   • モデル内の 2 点または中点: モデル内の任意の 2 点を使用して直線のビームセグメントを定義できます。プレーンを使用して「ステージ」、つまり補足的な場所を作成し、その場所に向かう、あるいはその場所から始まるビームを定義することもできます。また、プレーンとエッジの交差点に向けてビームを作成することもできます。定義用のプレーンを移動すると、、関連するビームの位置も動的に更新されます。この方法を使用すると、タワー型やトーラス型といった高度なストラクチャーを作成でき、予想外のデザイン変更にも簡単に対応することができます。

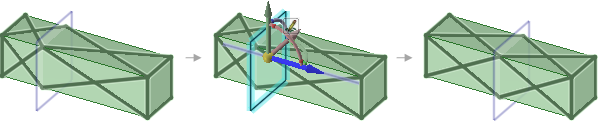

     以下の例では、プレーンとソリッドの交差部分に斜めの各ビームの一方の先端が接触しています。プレーンを移動するとビームが変更されます。



2. [プリペア] タブの [ビーム] グループにある [プロファイル空間上の線。オブジェクトの外形。スイープまたはブレンドを実行するときのオブジェクトの描写に使用します。] をクリックします。

   このツールを使用して、ストラクチャーにプロファイルを追加できます。

3. ライブラリからプロファイルを選択するか、[他のプロファイル] をクリックして SCDOC ファイルとして保存されているプロファイルを読み込みます。

   複数のビームが同じプロファイルを参照できるため、プロファイルを編集すると、そのプロファイルを使用する全てのビームの特性が変わります。

   1つ以上のビームが同じプロファイルに参照でき、そのプロファイルを使用するすべてのビームの特徴は、プロファイルを編集するときに変更されます。



4. [プリペア] タブの [ビーム] グループにある [作成] をクリックします。

   [作成] ツールはプロファイルを選択すると有効になり、デザインドキュメントにプロファイルを追加します。このツールを使用して、ビームパスを作成できます。

5. パスを定義するためにエッジまたは点を選択します。

   • [点のチェーンを選択] ツールガイドをクリックし、エッジまたはカーブを選択するか、一連の点をクリックしてパスを作成します。
   • [点のチェーンを選択] ツールガイドをクリックし、パスの始点と終点を選択します。

     エッジまたは他のビームの交差点および中点を使用できます。エッジまたはビーム上にマウスカーソルを移動すると、端と中点に小さい三角形が表示され、クリックすることができます。

   「ビームの作成」を参照してください。

ストラクチャーツリーの中にビーム用の [ビーム] フォルダとプロファイル用の [ビームのプロファイル] フォルダが作成されます。

ストラクチャーツリーでは、プロファイル名は、ビーム名の後にかっこで囲んで表示されます。

ソリッドからのビームの抽出

モデリングしたビームをビームオブジェクトに変換することができます。「ソリッドからのビームの抽出」を参照してください。

ビームと ANSYS

ビームを含むデザインを ANSYS に送信すると、ビームオブジェクトごとに次の項目が送信されます。

• プロファイルとパス

• ビームプロパティ

• プロファイルプロパティ

• 材料プロパティ

ビームのプロファイルからデザインドキュメントにグループをインポートし、ANSYS で変更することができます。グループはプロファイル名に基づいて、<プロファイル名>_<グループ名> のように名前が付けられます。

ビームと共有トポロジー

ビームがサーフェスとの間でトポロジーを共有できるのは次の場合です。

• ビームの端点がサーフェス上にある場合



• ビームのパスがサーフェス内にある場合

• ビームがサーフェスと 1 点で交差する場合

ビームとサーフェスが同じコンポーネントにあり、コンポーネントの共有が設定され、Workbench で [混在ジオメトリのインポート] オプションを線とサーフェスに設定します。共有トポロジーの詳細については、「ANSYS の共有トポロジー」を参照してください。

ビームのハイライト

ビーム、スケッチされた線、エッジに対してハイライト、選択、またはその両方を行った場合の表示状態を以下の表に示します。

オブジェクトツールが認識するもの全て。3D オブジェクトには、頂点、エッジ、面、サーフェス、ソリッド、レイアウト、プレーン、軸、原点が含まれます。2D オブジェクトには、点や線が含まれます。	ハイライト	選択	選択してハイライト
ﾋﾞｰﾑ
ｽｹｯﾁ
エッジ

ビームのコピー

コピーを使用し 、 ビームのコピーを作るために 貼り付けることができます。

• 同じドキュメントに、コピーは原型の上に貼り付けられます。
  • コピーしたビームを移動するには、[スケッチの接続性を維持する] が[ツールのスケッチの選択]オプションでOFFであることを確認します。
  • 完全なビームを移動するために[移動ジオメトリの移動または回転に使用するツール。]ツールを使用し、終点に移動するために[焦点のドラッグ]を使用できます。
• 1つのドキュメントのビームをコピーし、他に貼り付けできます。

終点にドラッグする時、 Ctrl キーとAlt キー を使用し、カーブと同じようにコピーできます。
