ビームのプロファイル

プロファイルは、ストラクチャーツリーの [ビームのプロファイル] フォルダにあります。

ビームのプロファイルを変更するには

1. ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。

2. [プリペア] タブの [ビーム] グループにある [プロファイル空間上の線。オブジェクトの外形。スイープまたはブレンドを実行するときのオブジェクトの描写に使用します。] をクリックします。

3. リストまたはライブラリの1つからプロファイルを選択します。

   • 多くのプロファイルが、マシンで保存したプロファイルを閲覧するためにフォルダのブラウザを開きます。
   • 基本的なライブラリは、産業の基本的なビームプロファイルのブラウザを開きます。2つのライブラリが利用できます。
     • AISC
     • Eurocode

   [ビーム] フォルダのビーム名がプロファイル名に変わり、新しいプロファイルが [ビームのプロファイル] フォルダに追加されます。

ビームのプロファイルのプロパティを表示するには

ストラクチャーツリーの [ビームのプロファイル] フォルダにあるビームのプロファイルを選択します。

[プロパティ] パネルにプロファイルのプロパティが表示されます。これらのプロパティは読み取り専用で変更できません。

「ビームプロパティ」を参照してください。

プロファイルを編集するには

1. ストラクチャーツリーでプロファイルを右クリックします。

2. [ビームのプロファイルを編集] を選択します。

   プロファイルが新しい [デザイン] ウィンドウにスケッチとして表示されます。

3. プロファイルをスケッチのように変更します。

   各プロファイルには基準となる寸法が [グループ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。] パネルに設定されており、プロファイルがどのグループに対応するかを示すために各アノテーション寸法のラベルが表示されます。これらの寸法を変更してプロファイルを変更できます。「グループの操作」を参照してください。

ディフォルトのプロファイルを設定するには

1. [デザイン] ウィンドウの空いているスペースをクリックして選択をクリアします。

2. [プリペア] タブの [ビーム] グループにある [プロファイル] をクリックします。

3. リストまたはプロファイルライブラリからプロファイルを選択します。

   このセクションで作成する新しいビームは、ディフォルトでこのプロファイルを使用します。

   ディフォルトのプロファイルは永続的なものではなく、SpaceClaim を再起動するとクリアされます。

[ビームのプロファイル] フォルダからプロファイルを削除するには

1. ストラクチャーツリーでプロファイルを選択します。

2. [プリペア] タブの [ビーム] グループにある [プロファイル] をクリックします。

3. [プロファイルを削除] をクリックします。

例

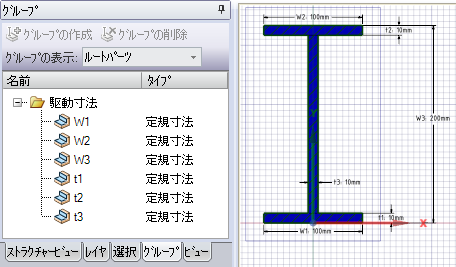

ビームのプロファイルのアノテーション寸法のラベルはグループ名に対応します。
