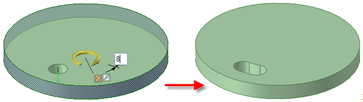

1. 穴の軸や面を選択します。

2. [回転軸の周囲のパスで移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。] ツールガイドを選択して、基準となる円筒の軸を選択します。

   Alt キーを押しながら基準となる円筒の軸をクリックすることもできます。

3. 穴をプルして、湾曲したスロットを作成します。

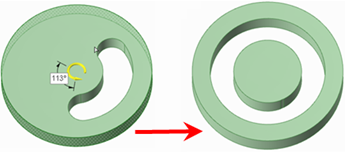

   湾曲したスロットを 360 度プルすることで、丸いカットを作成できます。

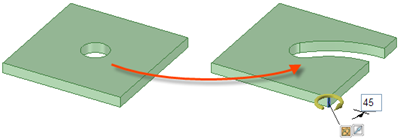

1. 穴の軸や面を選択します。

2. 次のうちの 1 つを実行します。

   • Alt キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択し、穴をプルして、放射状スロットを作成します。

   • Ctrl キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して穴をプルし、円筒のオフセットと放射状スロットの作成を同時に行います。

   • 軸の方向を指しているプルの矢印を選択してプルします。

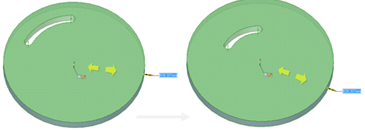

   半径面から同じ距離を保ちつつ放射状スロットを延ばす場合には、Ctrl キーを押しながら放射状スロットの軸と面を選択してプルします。

   スロットを半径面に沿って移動する場合、Ctrl キーを押しながら穴の軸と面を選択して、Ctrl キーを押しながらプルします。

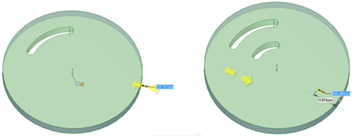

1. スロットの軸を選択します。

2. Alt キーを押しながら、円筒面、またはオフセット方向を設定する面を選択します。

3. Ctrl キーを押しながらプルするか、半径の値を入力します。

1. 穴の軸を選択します。

2. [スイープ[プル] ツールを使用して、線またはエッジに沿ってサーフェスまたは面をプルします。面およびエッジをスイープして、直線、曲線またはエッジを選択できます。スプラインに沿ったスイープは、滑らかでゆったりした湾曲の形状を作成するプル技術です。「パス」を参照してください。] ツールガイドを選択します。

3. スイープパスをクリックします。

   スイープモードの矢印は、スイープの始点を示しています。

4. [プル] 矢印の方向にクリックしてドラッグし、選択したオブジェクトをスイープします。

   また、[オプション] パネルまたはミニツールバーから [最後まで] を選択して、パスの全長をスイープすることもできます。[最後まで] を選択し、パスの真ん中で面またはサーフェスをスイープすると、両方向にスイープされます。

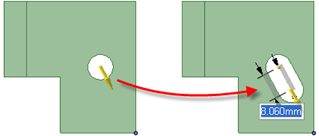

ドラッグした穴を変更して、いずれかのスロット軸でプルすることでスロットを作成できます。

スロットのエッジの角にラウンドが付いているか面取りされていたりする場合は、そのラウンドまたは面取りをダブルクリックして寸法を変更します。

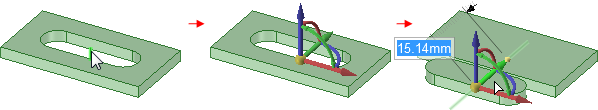

[オプション] パネルの [最初に分離] を選択すると、[移動ジオメトリの移動または回転に使用するツール。] ツールでスロットをボディから分離した時点で、スロットは以下のようにソリッドになります。

1. [プル] ツールを選択します。

2. スロットの両方の軸を選択します。

3. 次のうちの 1 つを実行します。

   • Alt キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して、Ctrl キーを押しながらドラッグし、スロットを半径方向に移動します。

   • Ctrl キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して、Ctrl キーを押しながらドラッグし、円筒をオフセットしてスロットを移動します。

   [プル] ツールでドラッグしているときに Shift キーを押して、法線方向に穴を移動することもできます。

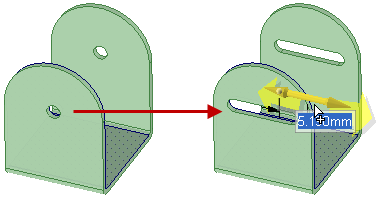

スロットの面を右クリックし、[関連性を削除連合関係を削除するツール。たとえば、ポリゴンの関係を削除すると、その他の面に影響を与えることなくポリゴンソリッドの 1 つの面だけを変更することができます。「関連性」を参照してください。] を選択します。

スロットの面への変更は、その面のみに反映されるようになります。
