このチュートリアルは、ANSYS Workbench での変更の基準となるグループを SpaceClaim で作成する方法について説明します。
次のリンクをクリックし、コンピュータにファイルを保存します。keychain.scdoc
SpaceClaim でドキュメントを開きます。
デザインは次のとおりです。
|
オンラインバージョンのヘルプを利用している場合、モデルは zip ファイルでダウンロードされます。このファイルをディスクに保存し、ファイル拡張子を ".zip" から ".scdoc" に変更してください。 |
SpaceClaim ウィンドウの左側にあるストラクチャーツリーと同じパネルに [グループ
] というタブがあります。グループと [グループ] パネルの詳細については、「グループの操作」を参照してください。
グループには、基準となる寸法と名前選択があります。どちらのタイプのグループも ANSYS Workbench で使用できます。
名前選択グループを使用すると、SpaceClaim または ANSYS Workbench で、面やエッジのグループを簡単に選択できます。
モデルの右側にある 2 つの円筒状の穴を選択します。
[グループ] パネルの [グループの作成] をクリックするか、Ctrl+G キーを押します。
[グループ] パネルの [名前選択] の下に [グループ1] が表示されます。
名前選択は ANSYS に送信され、その面はサポートや読み込みの対象として使用できます。
緑のソリッドのサーフェスをいくつか選択します。
[グループの作成] をクリックします。
[グループ] パネルの [名前選択] の下に [グループ2] が表示されます。
各グループを右クリックし、[グループ1] を [holes] に、[グループ2] を [support] に変更します。
ANSYS でデザインを操作するときに、これらの名前のほうがグループを識別しやすくなります。
ANSYS では、基準となる寸法グループを使用してデザインを変更できます。SpaceClaim に戻ってデザインを変更し、変更内容を ANSYS に送信する必要はありません。
モデルの左側にあるラウンドを選択します。
[グループ] パネルの [グループの作成] をクリックします。
名前選択の代わりに、基準となる寸法が作成されました。基準となるこの寸法を使用してラウンドの半径を変更できます。これは、選択した面がラウンドであり、ラウンドには [プロパティ] パネルで指定できる寸法プロパティがあるためです。
[デザイン] タブの [編集] グループで [プル] をクリックします。
モデルの右側にある穴を選択します。
画面に寸法が表示されます。寸法が表示されているときにグループを作成すると、通常は基準となる寸法が作成されます。
[グループの作成] をクリックします。
[グループ] パネルの [基準となる寸法] フォルダにグループが作成されます。
青いパーツの上部の面を選択します。
[グループの作成] をクリックします。
今度は、名前選択が作成されました。これは、[プル] ツールがアクティブなときに選択した面に寸法が表示されず、グループとともに保存する寸法がないためです。
前のステップで作成したグループは今後使用しないため削除します。
青いパーツの上部の面を再度選択し、ミニツールバーまたは [オプション] パネルの定規アイコンをクリックします。
モデルの反対側の終点を選択して、デザインの全長を指定する定規寸法を作成します。
[グループの作成] をクリックします。
[基準となる寸法] の下にグループが作成されます。
グループ名を変更します。そのほうが、ANSYS で認識しやすくなります。
では、デザインを ANSYS に送信し、グループを操作してみましょう。
[ANSYS] タブの [ANSYS Workbench] をクリックします。
ANSYS の [ディフォルトのジオメトリオプション] ダイアログを開きます。詳細については、「SpaceClaim と ANSYS 11 の構成」または「SpaceClaim と ANSYS 12 および 12.1 の構成」を参照してください。
[ディフォルトのジオメトリオプション] では、名前選択とパラメータを ANSYS にどのように送信するかを指定します。このダイアログは、ANSYS バージョン 11 と 12 で配置が異なります。
パラメータと名前選択が全て ANSYS に送信されるように、接頭辞の NS と DS を削除する必要があります。
Workbench のストラクチャーツリーの [名前選択] を展開して、SpaceClaim から送信された名前選択グループを表示します。
名前選択に保存された面が赤色でハイライト表示されます。
ストラクチャーツリーで [ジオメトリ] をクリックします。
基準となる寸法グループは、ANSYS Workbench にプロパティとして送信されます。これらのプロパティは、ANSYS ウィンドウの左下にある [プロパティ] パネルの [CAD パラメータ] セクションに表示されます。
基準となる寸法の値を変更する場合、変更内容を SpaceClaim に戻すことができます。
次の CAD パラメータの値を変更します。
ラウンドを 1 から 2 へ
穴の半径を 1.4 から 1 へ
長さを 35 から 38 へ
ANSYS 11 では、[プロパティ] パネルで値を直接変更します。
ANSYS 12 では、基準とする各パラメータをクリックします。各パラメータの横には、「P」という文字があります。Workbench に戻り、新しいセルに表示されるパラメータグループを使用してパラメータ値を編集します。
[アップデート: Simulation パラメータを使用] をクリックして変更内容を SpaceClaim に戻します。
ANSYS と SpaceClaim でモデルが変更されます。
|
変更前: |
変更後: |
|
|
[グループ] パネルでグループをクリックすると、ANSYS で指定した寸法が表示されます。
ANSYS での変更の基準としてアノテーション寸法を使用することもできます。

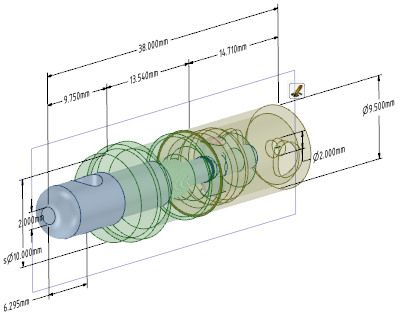

SpaceClaim で、アノテーションプレーンが見えるように横のボックスをクリックします。
[デザイン] タブの [編集] グループで [移動] をクリックします。
ストラクチャーツリーの [Inner_tube_pushed_in_position] を選択します。

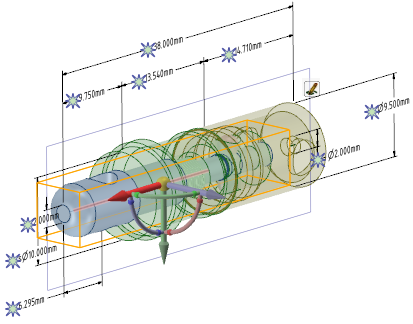

移動ハンドルの赤い軸をクリックします。
寸法を変更の基準として使用する前に、移動ハンドルの軸を選択する必要があります。ハンドルをクリックすることで、[移動] ツールが変更の方向を認識します。スパークは、軸を選択しなければ表示されません。
寸法 38mm の横にあるスパークをクリックし、寸法を 40 に変更します。
[グループ] パネルの [グループの作成] をクリックします。
アノテーション寸法と [移動] ツールから基準となる新しい寸法が作成されます。基準となる寸法の変更は、[移動] ツールを使用して寸法を変更するのと同様です。
ANSYS に戻り、[アップデート: ジオメトリパラメータを使用] をクリックします。
モデルが更新され、新しいパラメータが渡されます。これで、パーツの位置を変更したり、モデルを引き伸ばして、モデルの長さを変更できます。
このチュートリアルでは、次の内容を学習しました。
