デザインモード

SpaceClaim には、スケッチモードスケッチグリッドでスケッチツールを使用して、2D で作成するモード。スケッチは、スケッチグリッド上の線とその他の 2D オブジェクトの集まりです。スケッチすると、3D にプルできる領域が作成されます。[プル] ツールを使用してスケッチを 3D にプルすると、交差している線で形成された領域はソリッドになり、線はエッジになります。、断面モード横断面のエッジと頂点を操作してソリッドを編集するモード。このモードでは、線をプルすると面もプルされ、頂点をプルするとエッジもプルされます。横断面を作成するには、横断面プレーンの設定に使用される面を選択します。ハッチングで、断面プレーンとソリッドの交差が表示されます。、3D モードという、デザインに使用できる 3 つのモードがあります。これらのモードにより、2D または 3D のどちらで作業を行っているか、断面断面のエッジと頂点を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。 (3D オブジェクトを変更可能)、またはスケッチ (3D オブジェクトは変更不可) のどちらで作業を行っているかが明確になります。

モードを切り替えるには

1. [モード] リボングループのツールをクリックします。

   [デザイン] ウィンドウの空いている領域で右クリックし、コンテキストメニューから [スケッチモード]、[断面モード]、または [3Dモード] を選択することもできます。あるいは、K キー (スケッチモード)、X キー (断面モード)、D キー (3D モード) を押す方法もあります。

   スケッチの際、[スケッチ面] ミニツールバーにある [3D モードに戻る] を選択することもできます。

2. 3D モードから他のモードに切り替える際、スケッチするプレーンの選択や、断面の作成を行います。

   原点オブジェクトまたはその中心を選択し、[スケッチモード] をクリックすると、スケッチ面は原点オブジェクトの XY 軸に整列されます。

断面モードでビューを反転するには

断面モードのときに右クリックし、[表示の向きを反転] を選択します。

[モード] リボングループ

[モード] リボングループには、次のツールが含まれます。

例

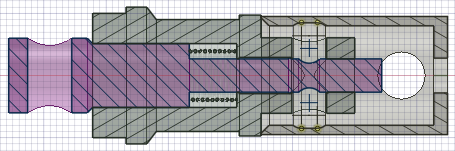

断面モードのデザイン。アクティブなコンポーネントはパーツ色 (この例ではマジェンタ) で表示され、非アクティブなコンポーネントはグレーで表示されます。

スケッチモードから 3D モードに切り替えると、閉じたスケッチカーブは自動的にサーフェスオブジェクトに変換され、スケッチカーブはエッジになります。閉じたサーフェスに関係するスケッチカーブのみがエッジに変換されます。残りのカーブは独立したカーブとしてデザイン内に残ります。
