ビューの選択

[ビュー] ツールでは、デザインをトライメトリックやアイソメに表示できます。その他にも、平面プレーン内に存在する面。、底面、正面、背面、右側面、左側面のビューを表示できます。各ビューで表示されるデザインの向きは、SpaceClaim のディフォルトの座標系によって決定されます。

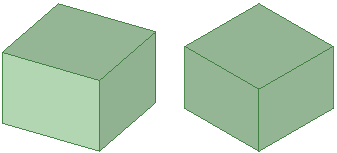

アイソメビューに比べ、トライメトリックビューは前面が手前にやや傾いて表示されるため、上面の見える範囲が狭くなります。この 2 種類のビューを比較するには、下のイメージをご参照ください。アイソメビューは左側に、トライメトリックビューは右側に配置されます。

ビューを選択するには

[向き] リボングループにある [ビュー] ツールメニュー から表示するビューを選択してください。

リストのビューメニューにマウスカーソルを合わせると、そのビューのプレビューが表示されます。

詳細 SpaceClaim オプションで [ビュー変更時のアニメーション表示] を選択していると、ビュー状態の変化がアニメーション表示されます。

デザインをトライメトリックまたはアイソメ表示するには

[ビュー] ツールバーから [トライメトリック] または [アイソメ] を選択してください。

デザインの各ビューを表示するには

[ビュー] ツールバーから [平面]、[底面]、[正面]、[背面]、[右側面]、[左側面] のいずれかを選択してください。
