アドバンスオプション

[デザイン] ウィンドウに表示されるデザイン変更の表示方法の変更、ツールとヒントの表示の有無、バックグラウンドでの読み込みの有効化、言語の変更、[スピンデザインを任意の方向へ回転するツールです。あらゆる角度でデザインを表示することができます。] ツール、[選択] ツール、[取消し] ツールのカスタマイズ、パネルレイアウトのリセット、ライセンス警告の調整を行います。

アドバンスオプションを設定するには

1. [ファイル] メニューから SpaceClaim オプション を選択し、SpaceClaim オプションウィンドウを表示します。

2. 左側にあるナビゲーションパネルの [アドバンス] をクリックします。

3. そのページのオプションを変更します。

   [全てのユーザー設定をリセット] をクリックすれば、全ての設定をディフォルトの状態に戻すことができます。場合によっては、SpaceClaim を再起動します。

4. [OK] をクリックして、全ての変更を保存し、ウィンドウを閉じます。

[オプション] パネルまたは SpaceClaim オプションダイアログで許容範囲外の値を入力しようとすると、フィールドの横に赤い感嘆符アイコンが表示されます。アイコンの上にマウスカーソルを移動させると、オプションの有効な値に関するツールティップスが表示されます。

一般

ビュー変更時のアニメーション表示: ビューの選択時にステップのアニメーションを実行する場合はこのオプションを選択します。

以前の選択をハイライト表示: 選択した頂点、エッジ、または面を含む最後に作業した形状全てをハイライトします。[選択] ツールを使用して再び選択すると、その一度の選択で、前に選択したグループがまとめて選択されます。

断面モードでスケッチを自動的に延長/回転軸の周囲のパスで移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。: 断面モードで自動的に延長または回転します。断面モードでスケッチすると、既存のエッジで始まる線が延長されてサーフェスを形成し、閉じたサーフェスがソリッドを形成します。線がソリッドで始まる場合、ソリッドで別の点をクリックすると自動的に線が終了します。自動的に回転するには、スケッチを回転面に結合する必要があります。

取り消しの最大回数: 取り消しし可能な操作の件数を入力します。この値は 50 以上に設定することをお勧めします。変更結果を有効にするには、SpaceClaim を再起動する必要があります。

メニュー表示言語: メニューから言語を選択します。SpaceClaim のユーザインターフェースとオンラインヘルプが、選択した言語で表示されます。SCDM の場合のみ、チェックボックスは [Workbench言語の設定]に表示されます; それはデフォルトで、有効になっています。

全てのユーザ設定をリセット: 全ての変更可能なユーザ設定をディフォルトの状態にリセットします。更新した設定を適用するには、SpaceClaim を再起動する必要があります。

ユーザ設定のエクスポート: SpaceClaim の user.config ファイル (XML フォーマット) を、編集や、その後のインポートに備えてエクスポートします。

ユーザ設定のインポート: ディフォルト以外の、個々のユーザ固有のカスタマイズした選択を適用します。有効な SpaceClaim の user.config ファイル (XML フォーマット) はインポートできます。User.config ファイルの場所は SpaceClaim のインストールによって異なる場合がありますが、通常、このファイルタイプはローカルの AppData ディレクトリに保存されます。インポートする user.config ファイルの場所を指定するか、[ファイル名] テキストボックスに user.config ファイルの名前を入力してから、[開く] をクリックしてファイルをインポートします。

ユニバーサルなユーザー設定ファイルを作成するには

1. SpaceClaim_ADMIN_CONFIG という名前の環境変数を作成します。この環境変数は、完全修飾ファイル名で指定します。場所はネットワーク上であってもかまいません。たとえば、SpaceClaim_ADMIN_CONFIG=\\dell_server\shared\rob\admin.config のように指定します。

2. まずは、以下の手順に従って自分の user.config ファイルを作成してください。

   • SpaceClaim を起動し、[オプション] メニューに移動します。

   • 自分の考えに沿って設定を変更します。

   • [アドバンスオプション] ページにある [ユーザ設定のエクスポート] ボタンをクリックします。

   • "user.config" またはその他の名前 (拡張子は ".config") でファイルを保存します。

   • 作成した環境変数の参照先となっている場所にファイルを置きます。

3. 以下の手順に従って、設定が正しくエクスポートされていることを確認します。

   • SpaceClaim を終了します。

   • 自分の user.config ファイルを配置します。

     1. [マイコンピュータ] > [ローカルディスク] に移動します。

     2. ウィンドウ上部の [アドレス] バーをクリックします。

     3. %APPDATA% と入力します。

     4. Local をダブルクリックします。

     5. SpaceClaim をダブルクリックします。

     6. すべての設定フォルダを選択して削除します。

4. 新規の SpaceClaim セッションを開き、自分の user.config ファイルで結果を確認します。

ユニバーサルな設定ファイルに関する注意事項

• ファイル名は任意です。'admin.config' は単なる一例に過ぎません。

• SpaceClaim は、ローカルなユーザー構成ファイルの代わりに、このファイルを使用します。

• 作成した設定を使用するには、SpaceClaim を起動する前にローカルの設定を削除してください。これは、一度だけ行えば十分です。

• SpaceClaim で中央の構成ファイルを初めて使用する際、場合によっては、ローカルの設定を削除します。これは、SpaceClaim がファイルの日付をチェックして、最新のファイルを使用するためです。

• このローカル設定の削除は、最初に一度だけ行えば十分です。

• 環境変数が設定されたマシンに新規のインストールを行う場合は、ローカル設定を削除しなくても、管理者ユーザー設定が適用されます。

• 中央の構成ファイルを指定すると、以降行われた変更内容がすべて保持されます。ただし、'panel.config' によってアクセスが制限されているタブ内の設定を上書きすることはできません。

特定のユーザー設定に対するアクセス制限

SpaceClaim 内の一部のタブでは、ユーザーによるオーバーライドを禁止できます。それには、無効にするタブを 'panel.config' ファイルに指定します。

次のディレクトリに panel.config ファイルの例があります。

C:\Program Files\SpaceClaim \

このファイルは、単なる例であり、このままでは何もしません。

また、'admin.config' ファイルではファイル名は任意でしたが、'panel.config' ファイルではファイル名を変更してはなりません。

'panel.config' ファイルの作成方法

この例では、[一般]、[スナップソリッドのスケッチまたは編集をしているときに、オブジェクト、角度増減単位および長さ増減単位、またはグリッド点を制約します。[ファイル] > [オプション] で、スナップの振舞いをカスタマイズできます。ドラッグ中に Shift キーを押すと、スナップ設定に基づいてツールをスナップできます。[グリッドにスナップ] ツールを使用して、全ての図面をグリッド点のみに制約またはロックすることができます。]、および [ファイル]->[CATIADassault Systèmes 社によるモデリングエンジン。CATIA ファイルをインポート、エクスポートできます。] の各オプションを無効にします。

<PanelsToDisable>

<PanelName>Popular</PanelName>

<PanelName>Snap</PanelName>

<PanelName>FileOptions_CATIA</PanelName>

</PanelsToDisable>

以下に、オプションのパネル名をすべて示します。これらを用いて、panel.config を自由にカスタマイズしてください。admin.config と同じ場所 (作成した環境変数の参照先) にファイルを置きます。

一般

Detailing_General

Detailing_SizeAndFormat

Detailing_ModularGrid

表示

スナップ

単位

SheetMetal

ナビゲーション

詳細

FileOptions_General

FileOptions_ACISSpatial 社によるモデリングエンジン。ACIS ファイル (.sat または .sab) をインポート/エクスポートできます。

FileOptions_AutoCADAutodesk 社による 2D および 3D デザイン用のソフトウェア。AutoCAD の標準ファイルフォーマットは DWG で、データ交換ファイルフォーマットは DXF、CAD データの公開用フォーマットは DWF です。

FileOptions_CATIA

FileOptions_IGES

FileOptions_JTOpen

FileOptions_OBJ

FileOptions_ParasolidParasolid ジオメトリックモデリングカーネル。パーツとアセンブリを開いて、挿入し、エクスポートできます。

FileOptions_PDF

FileOptions_ProEngineer

FileOptions_Rhino

FileOptions_SketchUp

FileOptions_STEPStandard for the Exchange of Product model data (ISO 10303)。製品データの表現方法を定義します。デザインをエクスポートするとき、STEP プロトコルを選択できます。

FileOptions_STL

FileOptions_VRML

SupportFiles

カスタマイズ

AddIns

ライセンス

リソース

SpaceClaim Labs

プルツール

[自動]、[追加]、[削除]、または [マージなし] を選択してプルの初期状態を設定します。ディフォルトでは、[自動] オプションが選択されています。

最後までをアニメーション表示: デザインの回転、スイープ[プル] ツールを使用して、線またはエッジに沿ってサーフェスまたは面をプルします。面およびエッジをスイープして、直線、曲線またはエッジを選択できます。スプラインに沿ったスイープは、滑らかでゆったりした湾曲の形状を作成するプル技術です。「パス」を参照してください。、ブレンド時に [最後まで] オプションを選択した場合、このオプションを選択すると全てのステップがアニメーション化します。

振舞い

変更前プレビュー: メニューからソリッドを変更する場合の仮計算の実行について選択します。このオプションがオンの場合、変更前のプレビューはレンダリングされた 3D モデルではなく、粗いワイヤーフレームモデルで表示されます。非常に大きいデザインで作業する場合、シェーディングされた 3D モデルで変更をレンダリングするのに必要な計算をするよりも、ワイヤーフレームでのプレビューの方が速くなります。選択します。

• [自動] では、コンポーネントのサイズとグラフィックカードの能力に応じて、プレビューをレンダリングするタイミングが SpaceClaim で決まります。

• [オン] を選択すると、変更はレンダリングされたプレビューではなく、常に粗いワイヤーフレームプレビューで表示されます。

• [オフ] を選択すると、ワイヤーフレームモデルとして表示するのではなく、常にレンダリングしたプレビューを表示します。

ジオメトリの集中の有効化: エッジ (ラウンドなど) を完全に収束させるために複数のソリッドを同時に移動するときに SpaceClaim を利用する場合は、このオプションを選択します。このオプションを有効にして、複数のソリッドを同時に移動すると、収束ステップの実行時に SpaceClaim にプログレスバーが表示されます。オプションが有効なとき、特定の点を超えてドラッグしている間([プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。]または[移動ジオメトリの移動または回転に使用するツール。]ツールの使用)、ジオメトリが失敗した場合、SpaceClaim はジオメトリが作成され、その地点で設定するジオメトリにおける最後の値を計算します。オプションが無効になっていると(デフォルト)、ジオメトリが消えているとき、ジオメトリの失敗を超えてドラッグできます。

スケッチに断面表示: ソリッドの断面をハッチングで表示します。複雑な横断面の作業を行っている場合、このオプションを無効にできます。

同軸面グループの表示: 同じ軸を共有する面を青いシェーディングで表示します。

横断面のフィル: 断面モードでの横断面ソリッドの可視化をコントロールします。このオプションがオンになっている場合、断面はボディを貫通して表示され、ボディは色でフィルされます。

円弧の中心の表示: このオプションを選択すると、スケッチグリッドで、円、楕円斜めから見た円といわれる幾何学的形状。同半径の 2 つの中心がある楕円。、ポリゴン、および円弧の中心に小さな十字が表示されます。

測地線計算でエッジをオフセット: このオプションを選択すると、オフセットエッジの全ての点が最初のエッジから等距離になるように配置されます。以下の例では、元のエッジを緑色、通常のオフセットをオレンジ色、測地線オフセットを青色でハイライトします。

平面ビューの方向: 平面ビューを Z または Y に変更します。この設定はドキュメントとともに保存され、新しいドキュメントにのみ適用されます。上方向の異なる他の CAD アプリケーションから図面をインポートするときにこの設定を変更することをお勧めします。ANSYS ライセンスの SpaceClaim の実行時には、このオプションは自動的に Y に設定されます。そのため、SpaceClaim と ANSYS のデザインの方向は同じになります。

例

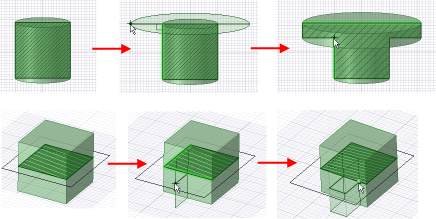

断面モードでのスケッチ時の延長
