エッジの旋回

[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールの [ピボットエッジ] オプションでは、任意のソリッドのエッジを旋回できます。1 つの方向にプルするとき、2 つの異なるエッジを同時に旋回させることもできます。

円筒を円錐にするには、[プル] ツールと [ピボットエッジ] オプションを選択します。円筒のエッジをクリックして、点になるまでプルします。先端を切り詰めた円錐を円筒にするには、小さいエッジを選択して外側にプルします。

エッジを旋回するには

1. [デザイン] タブの [編集] グループから、 [プル] ツールを選択します。

   [選択] ツールガイドはディフォルトで有効になっています。

2. 旋回するエッジを選択します。ダブルクリックで正接チェーンやエッジループを選択します。

3. [オプション] パネルまたはミニツールバーで [ピボットエッジ] オプション を選択します。

   プルの矢印は、接続面を旋回してエッジを移動できる 2 つの方向を示すように変化します。1 つの矢印がハイライト表示され、プライマリ方向を示します。

4. 矢印がハイライト表示されていないプル方向を指している場合、矢印をクリックするか、Tab キーを押します。

5. プルの矢印の方向にエッジをドラッグします。

   プルの際、エッジを移動した距離が表示されます。距離の寸法付けは断面モードおよび 3D モードで、角度の寸法付けは断面モードで行うことができます。

   Shift キーを押したままにすれば、既存のジオメトリにスナップできます。

例

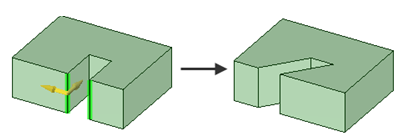

複数エッジの同時旋回

1 つの方向にプルするとき、2 つの異なるエッジを同時に旋回させる。

旋回の角度の寸法付け
