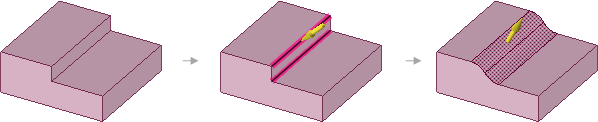

2 つのサーフェスの内角および外角にラウンドを作成

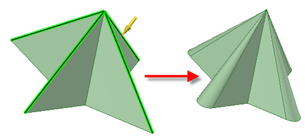

ラウンドを徐変にすると自動的に判断されるジオメトリでのエッジのプル

サーフェスからサーフェスへのラウンドを作成する際、拡張方向はエッジを選択した順番によって異なります。上記の例では、上側のエッジを最初に選択したため、ラウンドは左方向に拡張されます。

一方が正接ではない 2 つのラウンドによって作成されるエッジのラウンド

正接チェーンのラウンドのプル。選択した正接チェーンをプルしても、青で表示されたラウンドは変更されません。

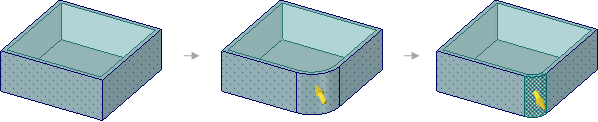

シェル化したパーツまたはオフセットパーツでラウンドエッジの追加または変更を行うと、内側の面が変更されます。

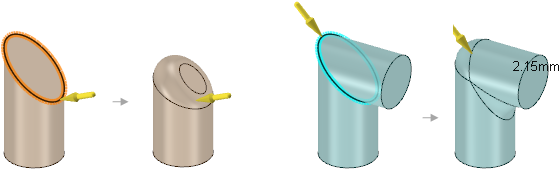

楕円エッジのラウンド作成。



3 つの面を選択してフルラウンドを作成

1. [プル] ツールをクリックします。

2. [可変半径フィレットとして編集] オプションにチェックを入れます。

• ラウンド面の末端部でプルの矢印をクリックし、面に向かうか、または面から離れるようにドラッグして、ラウンドのエッジでの半径を調整します。

• 面の中心方向を指しているプルの矢印をクリックして面に沿ってドラッグし (または、長さやパーセント率を入力)、ラウンドの半径を調整する別の点を設定します。

• Ctrl キーを押しながらドラッグし、制御点をコピーします。

• Tab キーを押して切り替えて、数字を入力して寸法を編集します。

• 共通のエッジで交差している 2 つのラウンドは、共通の鋭角を選択して修正することにより、同時に変更することが可能です。両方のラウンドはその位置で除変となります。ラウンドで共有されていない鋭角エッジを選択すると、ラウンドを個別に除変させることができます。

[プル] ツールで、一定半径フィレットのエッジを選択すると、ジオメトリで可能な場合、[スムーズ] オプションが有効になります。チェックを入れると、ラウンドの両端の半径の推移が線形ではなくスムーズに変化します。設定すると、[スムーズ] オプションは変更するまで、後続のラウンドにも設定されます。



以下の図は、[スムーズ] 可変半径ラウンドです。他の編集例を以下に示します。







例

可変フィレットとして編集





可変径のラウンドハンドルは、ドラッグ（ボール）のハンドルを持っています。中央の半径ハンドルはドラッグできません。すべての半径値は一度に調整されます。

ボールをクリックして、新しい半径ハンドルを追加し配置します。

別の点を設定して可変フィレットの半径を調整

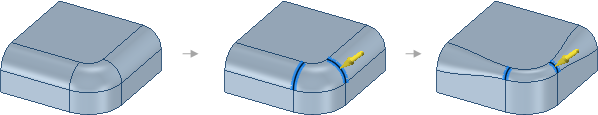

複数のエッジを選択し、それらのエッジ全体で可変フィレットを作成

[プル] ツールを使用してラウンドエッジを削除するには

この方法を用いると、ラウンドエッジが完全に削除されます。

1. [プル] ツールをクリックします。

2. ラウンドエッジを選択します。

3. [オプション] ウィンドウまたはミニツールバーで [ラウンド] オプション を選択します。

   ラウンドが削除されます。

[フィル] ツールを使用してラウンドエッジを削除するには

この方法を使用すると、ラウンドエッジが削除され、[グループ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。] パネルにラウンドグループが作成されます。グループを右クリックして、[フィレット再実行] を選択すると、ラウンドエッジを元に戻せます。

1. [デザイン] タブの [編集] グループで [フィル[フィル] ツールを使用すると、周囲の面を延長して選択部を除去することでジオメトリを簡略化または削除できます。選択した領域は、周囲のサーフェスやソリッドで埋められるか修復されます。] ツールをクリックします。

2. ラウンドエッジを選択します。

3. [完了] ツールガイドをクリックします。

   ラウンドが削除され、ラウンドグループが作成されます。
