ライトウェイトパターン

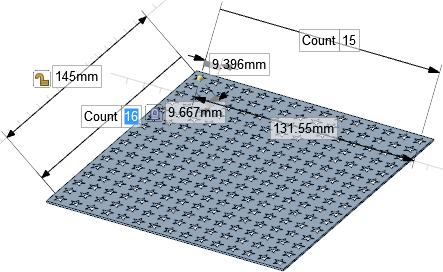

ライトウエイトパターンでは、数十万のメンバーを含むシートメタルにパターンを作成できます。オリジナルメンバーのグラフィックファセットのみが計算され、パターン寸法に従ってグラフィックに変換されるので、メンバーが 1 つの場合とほとんど同じ速さで表示されます。

グラフィックのみのメンバーを選択することはできません。全ての変更はパターンリーダーに基づいて実施され、リーダーを移動すると全てのパターンメンバーが移動します。

実パターンからライトウエイトパターンに切り替えても、パターンリーダーとして選択された穴は選択されたままです。このことにより、高速化のために、ライトウエイトパターンを通常パターンに変換し、変更の中心またはリーダーポジションを変更し、次に再度ライトウエイトパターンに変換することが可能となります。

シートメタルデザインをエクスポートすると、ライトウエイトパターンは自動的に通常パターンに変換されます。

穴のパターンを使用し、ライトウエイトパターンのみを作成できます。

ライトウエイトパターンを作成するには

1. 「パターンの作成」の手順に従って、穴のパターンを作成します。

   線形、円形2 つの線またはエッジの交差上にあるコーナーフィレット。ラウンドは外角を示し、内角はフィレットと呼ばれます。ラウンドとフィレットはどちらもラウンドと呼びます。「フィレット」、「一定半径フィレット」、「除変フィレット」を参照してください。、半径など、どのタイプのパターンでも作成できます。

2. パターンリーダーを右クリックし、[ライトウエイトパターンの切り替え] を選択します。

ライトウエイトパターンを通常パターンに変換するには

パターンリーダーを右クリックし、[ライトウエイトパターンの切り替え] を選択します。
