1. [デザイン] タブの [挿入] グループで [線形] ツールをクリックします。

2. 第 1 のパターンメンバー (引出線) とする出っ張り、凹み、ボディ、スケッチ、点、軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。、プレーン、原点、3D カーブを選択します。[方向] ツールガイドがアクティブ化されます。

3. 線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、エッジ、軸、または点のセットを選択して、パターンの方向を設定します。

4. (オプション) [オプション] パネルで [パターン] オプションを変更します。

   パターンタイプ: 1 次元または 2 次元。

   1 次元の場合は、[X数] または [Xピッチ] の値を変更します。

   2 次元の場合は、[X,Y] 数または [X,Y] ピッチの値を変更します。

   パターンタイプを切り替えたり、パターンの値を変更したりすると、パターンプレビューに変更箇所が青で表示されます。

5. [パターン作成] ツールガイドを選択するか、Enter キーを押すと、パターンの作成が完了します。

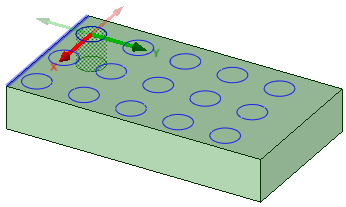

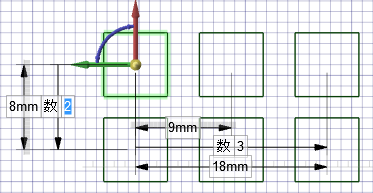

下図に、2 次元パターンのプレビューを示します。1 次元の場合は、X 方向だけが表示されます。矢印をクリックすると方向が 180 度変わります。

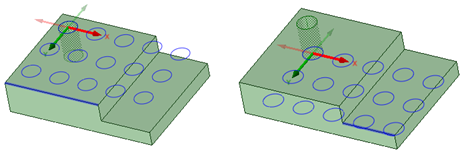

貫通カットの場合は、基準方向に最も近いプレーン上にプレビューが表示されます。ブラインドカットの場合は、選択したパターンリーダーの面上にプレビューが表示されます。



1 次元の直線パターンを円筒面上に作成することもできます。ただし、それには直線パターンの方向が円筒軸かそれと平行な軸と一致している必要があります。

直線パターンの場合と同じ手順に従います。ただし、パターンの最初のメンバーとして直線パターンのメンバーを選択しておきます。

1. [デザイン] タブの [挿入] グループで [円形2 つの線またはエッジの交差上にあるコーナーフィレット。ラウンドは外角を示し、内角はフィレットと呼ばれます。ラウンドとフィレットはどちらもラウンドと呼びます。「フィレット」、「一定半径フィレット」、「除変フィレット」を参照してください。] ツールをクリックします。

2. 第 1 のパターンメンバー (引出線) とする出っ張り、凹み、ボディ、スケッチ、点、軸、プレーン、原点、3D カーブを選択します。[方向] ツールガイドがアクティブ化されます。

3. 線、エッジ、軸、または点のセットを選択して、パターンの方向を設定します。

4. (オプション) [オプション] パネルで [パターン] オプションを変更します。

   パターンタイプ: 1 次元または 2 次元。

   1 次元の場合は、[円形の数] または [角度] の値を変更します。

   2 次元の場合は、[円形の数]、[角度]、[直線数]、または [直線ピッチ] の値を変更します。

   [円形の数] を 1 にすると、単一の半径パターンが作成されます。

   パターンタイプを切り替えたり、パターンの値を変更したりすると、パターンプレビューに変更箇所が青で表示されます。

5. [パターン作成] ツールガイドを選択するか、Enter キーを押すと、パターンの作成が完了します。









下図に、2 次元パターンのプレビューを示します。1 次元の場合は、角度の方向だけが表示されます。矢印をクリックすると方向が 180 度変わります。



円筒面に円形パターンを作成できます。その場合、面の周囲に作成することも、軸に沿って作成することもできます。

1. [デザイン] タブの [挿入] グループにある [フィル[フィル] ツールを使用すると、周囲の面を延長して選択部を除去することでジオメトリを簡略化または削除できます。選択した領域は、周囲のサーフェスやソリッドで埋められるか修復されます。] ツールをクリックします。

2. 第 1 のパターンメンバー (引出線) とする出っ張り、凹み、スケッチ、点、軸、プレーン、原点、3D カーブを選択します。[方向] ツールガイドがアクティブ化されます。

3. 線、エッジ、軸、または点のセットを選択して、パターンの方向を設定します。

4. [オプション] パネルで各オプションを変更します。

   パターンタイプ: グリッドまたはオフセット。

   [X間隔] または [Y間隔] を変更します。

   [マージン] の値を変更します。波線のオレンジの境界線にパターンのマージン境界が標示されます。

   パターンタイプを切り替えたり、パターンの値を変更したりすると、パターンプレビューに変更箇所が青で表示されます。

5. [パターン作成] ツールガイドを選択するか、Enter キーを押すと、パターンの作成が完了します。



1. 全ての半径パターンメンバーを選択します。

2. [移動ジオメトリの移動または回転に使用するツール。] ツールをクリックします。

3. [移動] ツールを回転軸上に再アンカーします。

4. [オプション] パネルの [パターン作成] チェックボックスを選択します。

5. 半径パターンをドラッグして、円形パターンを形成します。

1. 第 1 のパターンメンバーとする点を選択します。

2. [移動] ツールをクリックします。

3. [オプション] パネルの [パターン作成] チェックボックスを選択します。

4. [パスに沿って移動] ツールガイドをクリックします。

5. 頂点に接続するエッジのうち 1 つをクリックします。

6. 移動ハンドル軸をクリックします。

7. ドラッグして最後のパターンメンバーを作成し、パターンを作成します。

8. 点のパターンを編集するには、Tab キーを押して、数、長さ、およびパーセント率のフィールドを変更します。

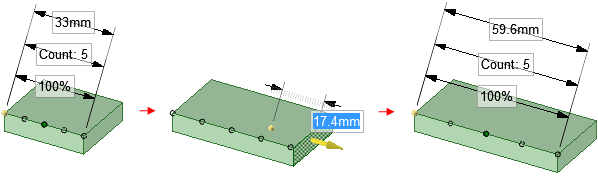

   全ての点はエッジに関連付けられているため、エッジを変更すると、下の例のように点も変更されます。

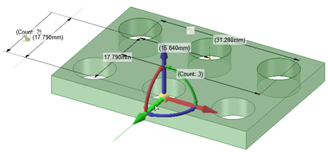

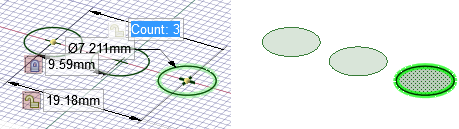

1. 1 つのパターンメンバーを選択して、パターンカウントと寸法を表示します。

2. パターンのプロパティを編集します。

   Tab キーを押すとフィールドが切り替わります。

   錠前のアイコンをクリックすると、値をロック/ロック解除できます。

3. Enter キーを押します。

   数と間隔の編集結果は、選択するパターンのメンバーに関連しています。

パターンメンバーの数をすばやく増減するには、[数] フィールドがハイライトされるまで Tab キーを押し、次いで Alt キーを押しながら上矢印または下矢印を押します。

1. [移動] ツールをクリックします。

2. 移動させる直線パターンまたは回転パターンのメンバーを選択し、円形パターンまたは円弧パターンを移動させます。

3. 移動ハンドルでパターンメンバーを移動します。

   パターンの内部メンバーを移動し、そのメンバーがアンカーされていなければ、以下のように全てのパターンメンバーが移動します。





   パターンの一方の終点にあるメンバーを移動すると、他方の終点にあるメンバーがアンカーされ、以下のようにパターンがゆがみます。





   移動する方向の反対側にあるメンバー以外のメンバーをアンカーすると、移動によりパターンはゆがみます。

   放射方向に直線パターンがあるとき、アンカーを設定しないで内部メンバーを移動すると、全体のパターンが選択した方向にシフトします。

   [ボディまで] ツールガイドを使用して、パターンメンバーを別の面またはエッジまで移動します。パターンの寸法 (数や長さなど) が期待どおりに表示されます。

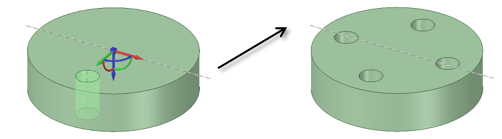

   [移動] ツールの[ボディまで]ツールガイドを使用して、[移動ハンドル] の原点を通る直線状のエンティティまで回転させて、円形パターンを作成することもできます。

   [ボディまで] ツールを使用して、円形パターンを作成するには

   1. 円筒の軸方向へ [移動ハンドル] を再配置します。
   2. 円筒の軸についての回転ハンドルを選択します。
   3. [ボディまで] をクリックして、水平軸を選択し、パターンを作成します。



1. [移動] ツールをクリックします。

2. パターンメンバーを右クリックし、[選択] > [全てのパターンメンバー] をクリックします。

3. [方向] ツールガイドを選択します。

4. 移動方向を設定するオブジェクトをクリックします。

5. パターンをドラッグします。

1. [デザイン] タブの [編集] グループで [選択] または [移動] をクリックします。

2. パターンメンバーを選択します。

   このメンバーがアンカーとして使用されます。他のパターンメンバーはこのメンバーに合わせて移動します。

3. 変更するフィールドがハイライトされるまで、Tab キーを押します。

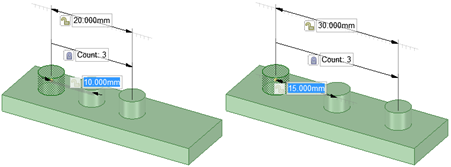

   • 距離: このフィールドは、パターン全体の距離です。選択したパターンメンバーがアンカーされ、長さはこのメンバーに合わせて変更されます。矢印は変更の方向を示します。このフィールドは下のイメージの上部に表示されます。

   • 間隔: このフィールドは、パターンメンバー間の間隔です。このフィールドには両方向に矢印があり、2 つのメンバーの間に配置されます。下のイメージでは、フィールドは青でハイライトされています。

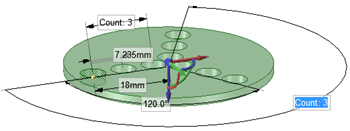

   • 半径パターン: 円形パターンのメンバーを選択すると、パターンメンバー間の角度やパターンメンバーからパターンの中心までの距離を変更できます。

4. 新しい距離または角度を入力し、Enter キーを押します。

   全てのメンバー間の間隔が変更されます。

パターンメンバーの面を右クリックして、[パターンメンバーから除外] を選択します。この操作を実行するとメンバーが独立化するため、機能に変更を加えてもパターンには継承されません。

1. [デザイン] ウィンドウでパターンまたはパターンメンバーを選択します。

2. ストラクチャーパネルの [グループ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。] タブをクリックします。

3. [グループの作成] をクリックします。

   グループが作成され、パターン内のメンバーの数を表示します。このグループをクリックしてパターンを選択すると、[デザイン] ウィンドウでそのパラメータを変更できます。

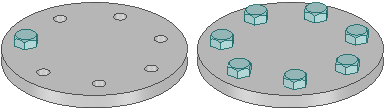

パターンメンバーを持つコンポーネントをアセンブリし、パターンの全てのメンバーにそのコンポーネントを継承させることができます。各パターンメンバーにコンポーネントがコピーされ、アセンブリされます。

1. [整列]、[正接] または [向き] ツールを使用して、コンポーネントを一部のジオメトリにアセンブリします。

2. ストラクチャーツリーのアセンブリ条件を右クリックし、[パターンのコンポーネントを更新] を選択します。

   以下のように、コンポーネントがパターンに継承されます。





1. [移動] ツールをクリックします。

2. パターンを作成するオブジェクトを選択します。

3. [パスに沿って移動] ツールガイドをクリックし、パスとして使用するカーブを選択します。

   また、Alt キーを押しながらカーブをダブルクリックしても同じ結果が得られます。

4. [移動] オプションの [パターン作成] を選択します。
5. パスの矢印をプルします。
6. マウスボタンを放すと、パターンの寸法付けのオプションが表示されます。Tab キーを押してオプション間を移動し、値を入力していきます。
7. (オプション) [移動] オプションの [方向を維持] をチェックすると、パターン作成されたオブジェクトは元のオブジェクトと同じ向きに保たれます。

方向を維持せずにパスに沿ったパターン。





方向を維持してパスに沿ったパターン。
