同時に別のスポット溶接を作成するために、別の基準面を選択することができます。

別の面の追加

1. [基準面の選択] ツールガイドをクリックします。

2. デザインの後ろ側にある、赤色のパーツの下の面を選択します。







3. [指針となるエッジの選択] ツールガイドをクリックします。

4. 基準面からかなり離れたエッジを選択します。







   最初の基準面と同じオプションが使用された同じパターンの溶接点が第 2 の基準面に追加されます。

スポット溶接の定義の終了

1. [完了] ツールガイドをクリックして、スポット溶接の定義を終了します。

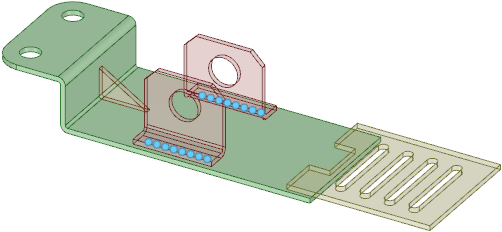

   [デザイン] ウィンドウにスポット溶接が水色の点で表示されます。





   ストラクチャーツリーにもスポット溶接接合が追加されます。
