Lichte componenten weergeven

Lichte componenten zijn alleen-grafische weergaven van een ontwerp. U kunt de transparantie van de lichte componenten in uw ontwerp aanpassen. Als u geen lichte componenten ziet als u een ontwerp opent of invoegt, zorg er dan voor dat de instellingen zijn geconfigureerd om ze weer te geven.

Raadpleeg tevens Lichte componenten.

De transparantie van lichte componenten aanpassen

1. Klik op het pictogram voor Transparantie op de statusbalk.

2. Pas de schuifregelaar aan om de matheid van de lichte componenten in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. aan te passen. Alle lichte componenten worden weergegeven met deze matheid.

Alle lichte componenten laten verschijnen als vaste vorm

Selecteer een licht component en druk op Ctrl+Shift+F8 om het component als vaste vorm te laten verschijnen. Alle andere lichte componenten worden nog steeds vaag weergegeven.

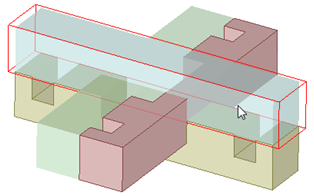

Voor het dimmen verschijnen de lichte component een beetje transparant en hun randen worden niet weergegeven.

Na het dimmen worden alle componenten, ongeacht hun lichte status, vaag weergegeven, met uitzondering van het geselecteerde lichte component.
