Rondingen verwijderen

De tool  Rondingen biedt een snelle en eenvoudige manier om rondingen van een object te verwijderen. Deze tool lijkt op de tool Vullen behalve dat u hiermee alleen ronde randen kunt selecteren.

De onderstaande afbeelding toont een voorbeeld van goed gevormde rondingen links, en slecht gevormde rondingen rechts:

Voordat u begint:

• De kans van slagen is het grootst als u per keer slechts een paar rondingen verwijdert. Als het verwijderen van rondingen u veel tijd kost, is het raadzaam om op SpaceClaim.com de SpaceClaim tutorials of ondersteunende technische documentatie door te nemen voor geavanceerde technieken om rondingen te verwijderen.
• Bestudeer uw model nauwkeurig vanuit verschillende hoeken en zoomniveaus zodat u goed kunt bepalen welke gebieden met rondingen u wilt verwijderen. Elk gebied van een model is uniek en voor verschillende gebieden zijn mogelijk verschillende benaderingen mogelijk om rondingen te verwijderen.
• Selecteer de kortste rand van de ronding of rondingsgroep.

Om ervoor te zorgen dat rondingen nauwkeurig en volledig worden verwijderd, dient u deze te verwijderen in de omgekeerde volgorde van waarin ze zijn gecreëerd, zoals te zien is in onderstaand voorbeeld van een model met gekleurde rondingen:

Rondingen verwijderen

Ronding splitsen en gedeeltelijk verwijderen:

1. Klik op Rondingen in de groep Verwijderen van het tabblad Voorbereiden.

   Voorkom het splitsen in een ronding. Splits in plaats daarvan aan beide zijden. Eventueel moet u één of meerdere rondingen splitsen en gedeeltelijk verwijderen voordat aangrenzende rondingen kunnen worden verwijderd, vooral als twee of meer ronde zijden langs een rand of een hoekpunt ontmoeten. De ronde zijde wordt gesplitst en in het midden gevuld. Gebruik voor het selecteren van zijden of afdekken van zijden de tool Zijden.

2. Zweef boven een rakende rand van de ronde zijde om de splitslijnen van de ronding weer te geven. Deze lijnen geven weer waar de ronding wordt gesplitst, zoals hieronder getoond. U kunt de splitslijnen verplaatsen door uw muis te verplaatsen.



Wijzig indien nodig in het deelvenster Opties de optie Afdekbreedte om het percentage van de ronde zijde die wordt verwijderd, aan te passen.

• Klik op de rand om de ronde zijde te splitsen.
• Selecteer de rondingen die u wilt verwijderen:

• Selecteer een object in de boomstructuur om alle rondingen van het object te selecteren.

• Selecteer een ronde zijde in het ontwerpgebied. U kunt Ctrl ingedrukt houden en zijden selecteren of een vak tekenen om meerdere zijden te selecteren.

• Ctrl+klik om een zijde te deselecteren.

• Selecteer in het contextmenu Selecteren > Vak gebruiken. Beweeg uw muis over het gebied dat u wilt verwijderen om de delen te identificeren die u wilt selecteren. Teken een selectievak om het gebied. U kunt alleen ronde zijden selecteren als deze tool is geactiveerd.

Gebruik voor het selecteren van zijden of afdekken van zijden de tool Zijden.

1. Klik op de toolguide Voltooien.

   SpaceClaim verwijdert de geselecteerde ronde zijden en vervangt deze door scherpe randen.

Toolguides

De volgende toolguides helpen u stap voor stap door het proces:

Opties

De volgende opties zijn beschikbaar in deelvenster Opties:

• Vulgebied automatisch verkleinen: Selecteer deze optie om ronde zijden te splitsen als ze niet kunnen worden verwijderd wanneer u een keten van rondingen selecteert en ze niet volledig kunnen worden gevuld. De rondingen worden gedeeltelijk verwijderd.
• Afdekbreedte: Het percentage van de breedte van een ronding dat wordt verwijderd als u klikt op een rand van een bestaande ronding. De splitsingen worden getoond in voorbeeldweergave als de cursor langs de ronde rakende randen wordt bewogen.

Voorbeelden

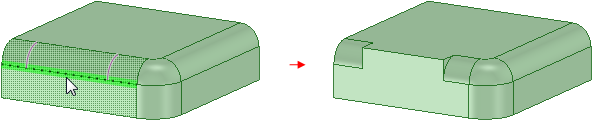

Ronding splitsen en gedeeltelijk verwijderen

Gebruik van andere tools om rondingen te verwijderen

• Optioneel kan bij het verwijderen van rondingen ook de tool Vervangen uit de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. worden gebruikt om de ene zijde door een andere te vervangen. Het is mogelijk om meerdere zijden te vervangen door een enkele zijde, een enkele zijde te vervangen door meerdere zijden of meerdere zijden te vervangen door meerdere andere zijden.
•

Volledige ronding vervangen door een zijde

Voortgang bij verwijderen van een ronding met een zijde

• Probeer de tool Bol uit de groep Invoegen op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. te gebruiken. Met deze tool is het mogelijk om een ronde bol te creëren en deze te plaatsen op moeilijke geometrische verbindingen. Zodra deze zijn gemaakt kunt u met de bol de verbinding splitsen om de ronding te verwijderen. In sommige gevallen wilt u misschien een keten van twee of meer bollen creëren als hulp bij het verwijderen van grotere of complexere gebieden met rondingen.
• Om problemen bij het verwijderen van bollen te vermijden kan de bol het beste worden gevuld meteen nadat u de rondingen aan beide zijden van een bol of keten van bollen verwijdert.

Met de boltool een ronding splitsen en gedeeltelijk verwijderen
