U kunt een afgeronde rand over de ruimte tussen twee zijden of oppervlakken maken, die elkaar bij een hoek zouden ontmoeten. Om een afgeronde zijde op een rand te maken, raadpleegt u Randen afronden.
Als u tussen zijden van twee vaste vormen afrondt, moeten de vaste vormen uitlopen in het gebied waar de afgeronde zijde wordt gemaakt.
Klik op
iTrekken
in de groep Bewerken op het tabblad Ontwerp.
Selecteer de zijden, waar tussen u een afronding wilt maken.
Selecteer de optie Afronding
in het deelvenster Opties.
De trekpijl wijzigt om aan te geven dat er een afronding wordt gemaakt tussen de zijden en er wordt een curve weergegeven om de richting van de afronding weer te geven. Gele cursorpijlen tonen u de richtingen waarin u kunt trekken om de afronding te maken, indien cursorpijl ingeschakeld actief is.
Druk op Tab om door alle mogelijke afrondingen te bladeren, die tussen twee zijden of oppervlakken gemaakt kunnen worden.
Als de twee zijden waar u een afronding tussen maakt afrondingen zijn, geeft Tab u de keuze tussen een afronding tussen of het wijzigen van de radius van de beide bestaande afrondingen.
Klik en sleep in de richting van de Trek-pijl.
Om de afronding te bemeten, druk op de Spatiebalk, voer de radius in en druk op Enter.
Als u een rand trekt om een afronding te maken, bepaalt de tool Trekken aan de hand van de geometrie of het een constante radius moet zijn of een afronding met een variabele radius.
Als u een afronding maakt, zorgt het trekken van een aangrenzende zijde ook voor het trekken van de afronding.
Als u meer dan één rand tegelijkertijd afrondt, en een of meer afrondingen kunnen niet worden aangemaakt, worden alleen succesvolle afrondingen gemaakt.
Bij het trekken van Zijde-naar-Zijde afrondingen, kunt u hun radius overeen laten komen met een bestaande afronding met gebruik van de toolguide Naar.
|
In tegenstelling to afrondingen die op randen zijn gemaakt, worden de zijden die worden verborgen door de afronding niet onthouden. Als u de afronding vult, wordt deze vervangen door een rand. |
Afrondingen tussen zijden op twee delen. Materiaal bestaat in het gebied waar de afgeronde zijde is gemaakt, dus deze bewerking zal slagen.
Er kan geen afgeronde zijde tussen deze zijden worden gemaakt, omdat er geen materiaal bestaat in het gebied tussen de delen waar de afronding wordt gemaakt.

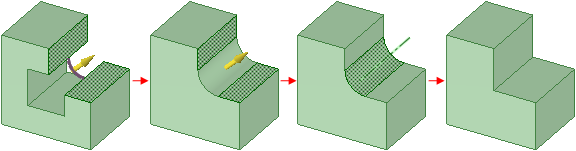

Deze volgorde toont het aanmaken van een afronding tussen zijden, en vervolgens het gebruik van de tool Vullen om de afronding te verwijderen. Vullen vervangt de afronding door een rand en niet door de oorspronkelijke geometrie.

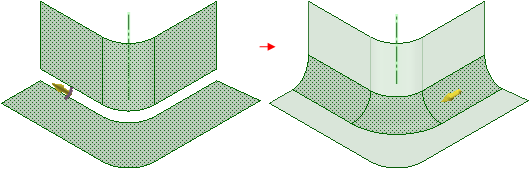

Een afronding tussen twee oppervlakken maakt een afgerond oppervlak.
