de binnen- en buitenhoek van twee oppervlakken.

TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. aan randen van de geometrische vorm die automatisch rondingen bepaalt hebben variabele radius.

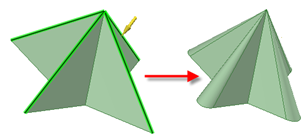

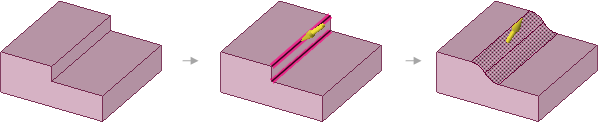

Als u rondingen van oppervlak naar oppervlak maakt, hangt de uitbreidingsrichting af van de volgorde waarin u de randen selecteert. In bovenstaand voorbeeld breiden de rondingen naar links uit omdat de bovenste rand als eerste is geselecteerd.

Afronden van de rand die door twee rondingen is geselecteerd waarbij één rand geen aanraking maakt.

Rondingen trekken in een tangentiaalketen Als u de geselecteerde tangentiaalketen trekt, wijzigt de in het blauw weergegeven afronding niet mee.

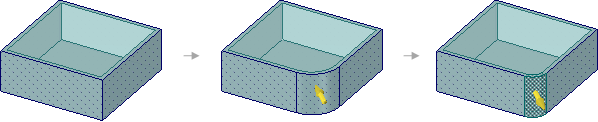

Door een afgeronde hoek toe te voegen en te wijzigen op een deel met schil of een offsetdeel, worden de binnenste zijden gewijzigd.

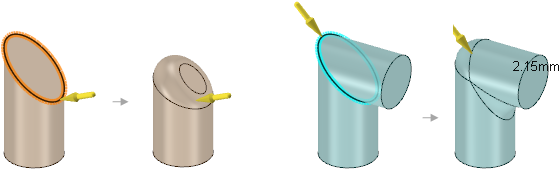

Elliptische randen afronden.



Een volledige ronding maken door drie zijden te selecteren

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..

2. Vink de optie Bewerken als ronding met variabele radius aan.

• Klik op de trekpijl op een uiteinde van de ronde zijde en sleep deze naar de zijde toe of ervandaan om de radius bij de rand van de ronding aan te passen.

• Klik op de trekpijl die naar het middelpunt van de zijde wijst en sleep deze langs de zijde (of voer een lengte of percentage in) om een ander punt in te stellen waar u de radius van de ronding kunt aanpassen.

• Houd Ctrl ingedrukt en sleep om een controlepunt te kopiëren.

• Druk op Tab om te wisselen tussen de bematingen en deze te bewerken door een getal in te voeren.

• Twee rondingen die elkaar kruisen bij een gedeelde rand kunnen samen variabel worden gemaakt door de gedeelde scherpe rand te selecteren om deze te wijzigen. Beide rondingen worden op dat punt variabel. Ze kunnen los van elkaar variabel worden gemaakt door de rand met het scherpe uiteinde, dat niet door de rondingen wordt gedeeld, te selecteren.

In de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. wordt de optie Soepel, als u een rand van een ronding met constante radius selecteert, ingeschakeld als de geometrie dit toelaat. Als deze optie is aangevinkt zal de overgang tussen de radius aan elk uiteinde van de ronding soepel in plaats van lineair variëren. Zodra de optie Soepel is ingesteld, blijft deze instelling staan voor de volgende rondingen totdat u de instelling wijzigt.



Onderstaande afbeelding geeft een soepele ronding met variabele radius weer. Meer bewerkingsvoorbeelden volgen.







Voorbeelden

Een ronding met variabele radius bewerken

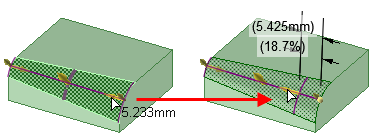

Een ander punt instellen om de radius van een variabele ronding aanpassen

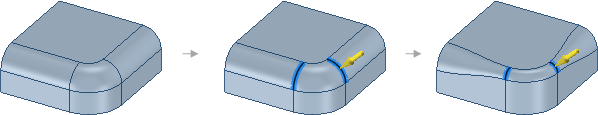

Meerdere randen selecteren om een variabele ronding over die randen te maken

Een afgeronde rand verwijderen met de tool Trekken

Met deze methode wordt de afgeronde rand volledig verwijderd.

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..

2. Selecteer de afgeronde rand.

3. Selecteer de optie Afronden in het deelvenster Opties of in de miniwerkbalk.

   De ronding is verwijderd

Een afgeronde rand verwijderen met de Vul-tool

Met deze methode wordt de afgeronde rand verwijderd en wordt er een afrondingsgroep in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. gemaakt. U kunt op de groep rechtsklikken en Afronding terugplaatsen selecteren om de afgeronde rand te herstellen.

1. Klik op de Vul-tool in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de afgeronde rand.

3. Klik op de toolguide Voltooien.

   De afronding is verwijderd en er is een afrondingsgroep gemaakt.
