Buigaftrektabel

Buigaftrektabellen worden gebruikt om de lay-out van platte patronen te berekenen. De tabellen worden gebaseerd op de buigaftrekformule (BD-formule; BD = Bend Deduction), waarmee de platte lijnlengte wordt berekend om tot een specifieke buighoek te komen.

BD = 2 X OSSB - BA

Waarbij:

• BD de buigaftrek is
• BA de buigtolerantie is (BA = Bend Allowance), die gelijk is aan de booglengte van de buiging langs de neutrale lijn. De neutrale lijn is de radius waar het materiaal overgaat van drukspanning (binnen) naar trekspanning (buiten)
• OSSB staat voor Outside Setback (setback buiten). Afhankelijk van de buighoek maakt SpaceClaim gebruik van twee verschillende definities van OSSB, zoals hieronder toegelicht.

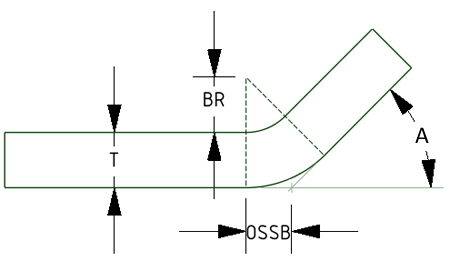

Voor buighoeken < 90 graden, wordt de OSSB gemeten vanaf het beginpunt van de buiging tot de buitenste matrijslijn, die zich bevindt op de kruising van de planaire zijden. Zie onderstaande afbeelding.



OSSB = Tan(A/2) X (BR + T) Vandaar BD = 2 X Tan(A/2) X (BR + T) - BA   Waarbij: BR = Buigradius T = Dikte (T van Dikte) A = HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) (Angle) gemeten vanaf platte (radialen)

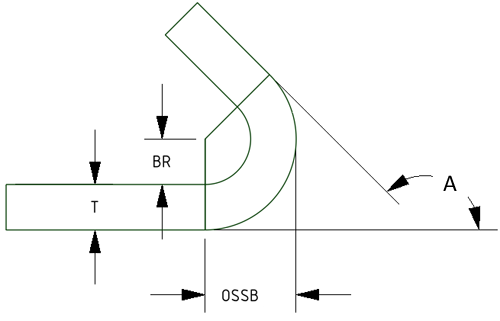

Voor buighoeken groter dan of gelijk aan 90 graden, wordt de OSSB gemeten vanaf het beginpunt van de buiging tot een vlak dat de buitenste buigzijde raakt. Dit betekent dat de OSSB hetzelfde is als de buitenradius van de buiging. Zie onderstaande afbeelding.



OSSB = BR + T Vandaar BD = 2 X (BR + T) - BA   Waarbij: BR = Binnenste buigradius T = Dikte (T van Dikte) A = HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) (Angle) gemeten vanaf platte (radialen)

OPMERKING:

• Als een buigtabel niet aan een deel wordt toegewezen, wordt de buigtolerantie berekend op basis van de standaard K-factor die staat vermeld bij de Plaatmetaalopties.
• Als een buigtabel wordt toegewezen aan een deel, wordt de buigtolerantie verkregen uit de tabel en moet de toegewezen buigtabel tabellen specificeren voor alle mogelijke combinaties van deeldikte en V-matrijsbreedte.
• Indien sommige buigingen in het deel gebruikmaken van de V-matrijs maar andere delen niet, moet de toegewezen buigtabel een tabel specificeren waarin geen V-matrijsbreedte is ingevoerd.
• Als u voor een buigtolerantie of buigaftrek waarden invoert in het deelvenster Eigenschappen, komen deze in de plaats van waarden uit de buigtabel of van waarden die met de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. zijn berekend.
• U kunt de buigaftrek instellen op een negatieve waarde om de overeenkomstige buigtolerantie correct weer te geven.

Een buigtabel voor plaatmetaal gebruiken om uitgevouwen lengten te berekenen

1. Kopieer een csv-bestand naar de map BibliotheekU kunt selecteren vanuit de Materiaalbibliotheek in het deelvenster Eigenschappen en deze toevoegen aan uw Lokale Materialen./buigingen in SpaceClaim of naar een directory met Ondersteunende bestanden in SpaceClaim

2. Stel de buigtabel voor een plaatmetaalcomponent in door de component in de boomstructuur te selecteren en de buigtabel te selecteren uit de eigenschap Buigtabel.

Alle waarden kunnen dan uit de buigtabel worden gehaald in plaats van dat ze moeten worden berekend. Waarden die niet uit de buigtabel afkomstig zijn, kunnen leiden tot een fout als u het ontwerp uitvouwt. U kunt de toewijzing van de buigtabel voor plaatmetaal uit een component verwijderen door de blanco waarde uit de vervolgkeuzelijst van de eigenschappen van de buigtabel te selecteren.

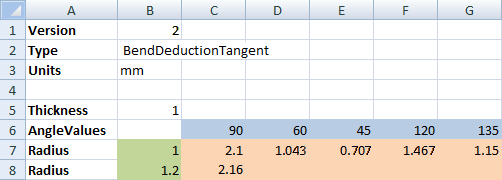

Onderstaande tabel geeft een eenvoudige buigtabel weer zoals deze eruit zou zien in een spreadsheetbewerkingsprogramma. Trefwoorden worden vet weergegeven. Hoekwaarden worden gemeten vanaf de platte radiaal.

Als u een plaatmetaalontwerp uitvouwt, worden de dikte, de binnenste buigradius en de hoek vanuit het ontwerp gebruikt om de waarde in de geselecteerde tabel te berekenen.

Zodra u een buigtabel selecteert, kunt u de eigenschap V-matrijsbreedte in het deelvenster Eigenschappen bewerken. Met de V-matrijsbreedte wordt de breedte ingesteld van de tools die de buiging produceren.

Bestand met door een komma gescheiden waarden

Buigtabelbestanden worden opgeslagen als een bestand met door een komma gescheiden waarden (csv-bestand), dat kan worden bewerkt. Onderstaand bestand geeft dezelfde gegevens weer als in de vorige tabel, maar zoals het eruitziet als het wordt opgeslagen in het csv-bestand.

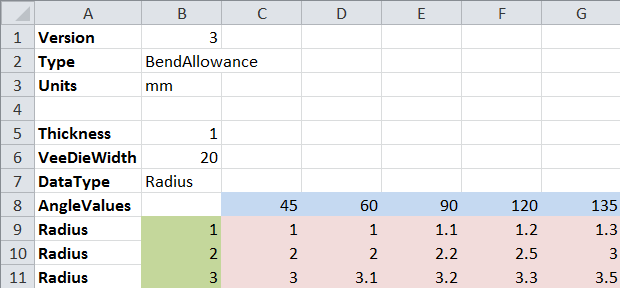

Tabellen kunnen twee typen gegevens bevatten. In bovenstaand voorbeeld is het gegevenstype DataTypeCompensation, wat de standaard is. Onderstaande tabel is een voorbeeld van een gegevenstype dat is ingesteld op DataTypeRadius.

In deze tabel vertegenwoordigt elke combinatie van Dikte en V-matrijsbreedte een tabel die de werkelijke radius geeft op basis van de radius en de hoek van de tool. In bovenstaand voorbeeld zijn de groene cellen de toolradius, blauwe cellen zijn de hoek en roze cellen zijn de werkelijke radius die op de geometrie wordt toegepast.

De radiustabel is alleen van invloed op het maken van de buiging. Zodra de buiging gemaakt is, wordt de werkelijke (in de tabel opgezochte) radius in de buiging opgeslagen. U kunt de waarde later wijzigen of de tabel loskoppelen zonder dat dit van invloed op de buiging is.

Als er een radiustabel wordt toegepast, wijzigt dit enigszins het maken van de buiging. In het deelvenster Plaatmetaalopties is Matrijsbreedte een vervolgkeuzelijst. Het tekstvaklabel voor de buigradius wijzigt in toolradius en de invoer wordt dynamisch gewijzigd in een vervolgkeuzelijst als er aan de volgende voorwaarden wordt voldaan.

• Een of meer randen van een plaatmetaaldeel zijn geselecteerd
• De geselecteerde rand bevindt zich in een deel dat verwijst naar een buigtabelbestand.
• Het buigtabelbestand bevat een tabel die overeenkomt met de dikte van het deel en de geselecteerde V-matrijsdikteEigenschap voor plaatmetaal; stelt de dikte van het gereedschap in dat een buiging produceert..

Trefwoord, beschrijving, parameters voor buigtabellen
