Hoekontlastingen

Hoekontlastingen worden automatisch gemaakt als u een plaatmetaalontwerp maakt of een ontwerp converteert naar plaatmetaal.

Het type hoekontlasting wordt bepaald door de tool  Hoekontlasting in de groep Wijzigen van het tabblad Plaatmetaal. De standaardinstelling is vierkant, maar u kunt dit wijzigen in een ander type. Het symbool van de tool Hoekontlasting verandert om het hoekontlastingstype aan te duiden. Deze instelling wordt opgeslagen totdat u SpaceClaim afsluit.

U kunt een hoekontlasting selecteren en de eigenschappen ervan in het deel Plaatmetaal van het deelvenster Eigenschappen bekijken.

Eventueel moet u een hoekontlasting op een plaatmetaaldeel maken, bijv. als u een uitgehold deel importeert dat geen ontlastingen heeft, of als u een waterdichte hoek in een normale hoek wilt omzetten. Als u een scherpe rand in een ander verbindingstype verandert of als u een wand op een hoek splitst, worden hoekontlastingen automatisch toegevoegd.

Een hoekontlasting toevoegen

1. Selecteer een optie uit de tool Hoekontlasting in de groep Wijzigen op het tabblad Plaatmetaal.

2. Selecteer één of meer punten waar u een hoekontlasting wilt toevoegen.

Hoekontlastingstype wijzigen

1. Selecteer één of meerdere hoekontlastingen door op willekeurige zijden in de hoekontlasting te klikken.
2. Selecteer een optie in de tool Hoekontlasting in de groep Maken op het tabblad Plaatmetaal:



   Hoekontlastingstype	Symbool	Toepassing
   Standaard		Elke hoek
   Gevuld		Elke hoek
   Glad		Hoeken tussen buigingen of hoeken
   Vierkant		Elke hoek
   Cirkelvormig		Elke hoek
   Driehoekig		Elke hoek
   Rechthoekig		Elke hoek
   Ellipsvormig		Elke hoek
   Diagonaal		Hoeken tussen buigingen met ongelijke radius of hoeken
   Laserrand		Elke hoek
   Symmetrische laserrand		Elke hoek
   Geen		Elke hoek



3. U kunt ook een hoekontlastingstype selecteren in de mini-werkbalk of de volgende waarden wijzigen in het deel Plaatmetaal van het deelvenster Eigenschappen:

   • Ontlastingstype: Selecteer een hoekontlastingstype.

   • Referentie: Selecteer HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) of Midden afhankelijk van hoe de hoek moet worden gepositioneerd.

   • Diameter, OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd., Breedte, Hoogte: Voer waarden in voor het geselecteerde ontlastingstype.



     Als u een wand wilt roteren. Voor een doorlopende rotatie en handhaving van de juiste geometrie, kunt u, voorafgaand aan de rotatie van een plaatmetaalzijde, de hoekontlastingen automatisch converteren naar een standaard hoekontlasting (die opzettelijk enigszins te ruim is bemeten). Als de rotatie is voltooid, worden de hoekontlastingen automatisch teruggezet naar het oorspronkelijke type.

Enkele voorbeelden van Hoekontlastingstypen

Wijziging van een hoekontlastingstype in Symmetrische laserrand.
Selecteer de optie Glad in de tool Hoekontlasting voor buigingen met ongelijke radius.
Selecteer de optie Glad voor een niet-90-graden hoek.



De volgende voorbeelden tonen het effect van de hoekontlastingseigenschap Referentie in een niet gevouwen plaatmetaaldeel.



Hoekontlastingstype: Cirkelvormig Referentie: HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek)
Hoekontlastingstype: Cirkelvormig Referentie: Midden
Hoekontlastingstype: Vierkant Referentie: HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek)
Hoekontlastingstype: Cirkelvormig Referentie: Midden

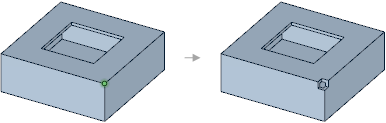

Hoekontlasting toegevoegd aan een uitgehold deel geconverteerd naar Plaatmetaal





Hoekontlasting toevoegen aan een uitgehold deel dat eerder is geconverteerd naar Plaatmetaal. Dit deel heeft verbindingen en gespleten zijden nodig voordat het kan worden los gevouwen.



Hoekontlastingstype terug veranderen in standaardinstelling

1. Selecteer één of meerdere hoekontlastingen.

   Selecteer een Gevulde hoek door het hoekpunt te selecteren waar de hoekontlasting zou komen.

2. Selecteer de Standaard optie in de tool Hoekontlasting.

   U kunt ook de Ontlastingstype waarde wijzigen in het deel Plaatmetaal van het deelvenster Eigenschappen.



Gladde hoekontlasting maken tussen gelijke buigingen

1. Ctrl + klik om de gelijke buigingen te selecteren die grenzen aan een hoekontlasting.

2. Selecteer de Glad optie in de tool Hoekontlasting.

Een hoekontlasting verwijderen

Verwijderen, maar de geometrie behouden

1. Selecteer één of meerdere hoekontlastingen.

2. Selecteer  Geen vanuit de tool Hoekontlasting in de groep Wijzigen op het tabblad Plaatmetaal vanuit de mini-werkbalk.

   Het hoekontlastingsobject wordt verwijderd. De geometrie wordt gehandhaafd.

Door vulling verwijderen

1. Selecteer één of meerdere hoekontlastingen.

2. Klik op de tool VullenGebruik de tool Vullen om de geometrie te vereenvoudigen of op te ruimen door omringende zijden te verlengen om een selectie te elimineren. De geselecteerde regio wordt ingevuld of hersteld met het omringende oppervlak of de omringende vaste vorm. in de sectie Bewerken van het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

Als een hoekontlasting wordt gevuld, wordt deze gevuld met een radius die overeenkomt met de binnenradius van de buiging waardoor een hoekobject ontstaat.
